Mentor 电路复制的问题

录入:edatop.com     点击:


问问,mentor 在 copy电路时,怎么样才能连带铜皮一起拷贝呀?我只能把原件和走线复用,覆铜却不能被复制。

要实现小编想法的话,可以考虑使用circuit move &copy命令

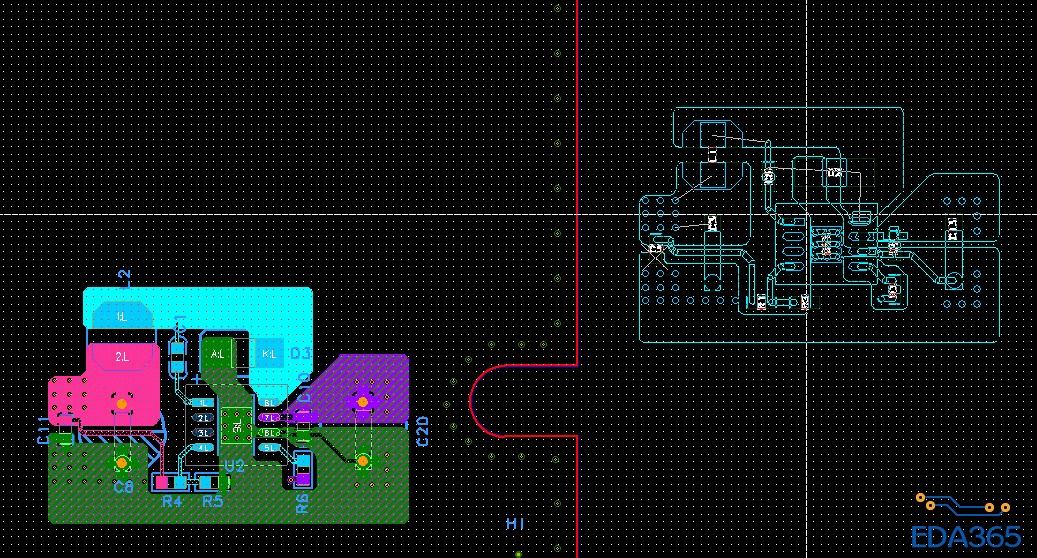

首先,先把需要被复用的模块放置到板框外面

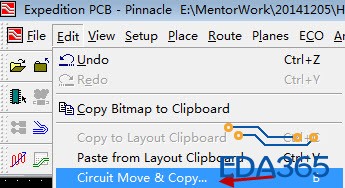

然后,找到edit->circuit move &copy

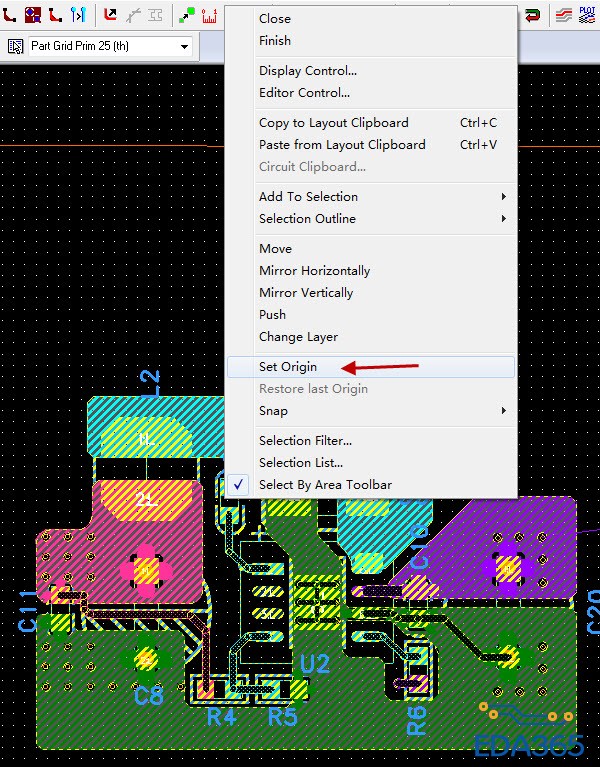

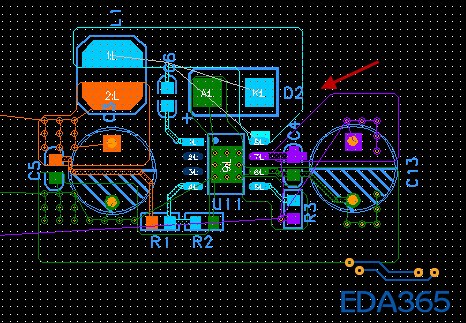

选中复用的模块,然后选中一个基准点


然后点击F7:COPY CIRCUT 或者使用快捷键 CTR+C,然后CTR+V也可以,接着被复用的模块就拷贝成功了!
