请教一下，线段形成的闭合区域都变成实体填充，看看这是哪里设置问题？

动了一下中心库里这个原理图符合封装，当时只是增加个属性(cell_name)，回头到了dxdesigener里一看，不知道咋了，线段形成的闭合区域都变成实体填充了，看图:

另外一个问题，就是dxdesigner进行了package之后，符号上的引脚号全都显示出来了，而且有的数字的位置乱七八糟的，这个如何设置不显示?或者统一设置不显示引脚号?

只好自问自答了。
package之后产生很多引脚号，而且不整齐，是因为做符号封装的时候，本身没有给引脚加引脚编号属性。加了有属性的话，一个是属性可以控制默认不显示出来，二个是若要显示的话可以显示的整齐（就是在封装里放置的位置）。对于大量的电阻电容二极管三极管什么的，都没必要显示引脚号，碍眼。
这个软件就是有很多神奇的怪事，摸不着头脑。
比如中心库里的引用关系，一旦错乱了，你想删掉那个东西都不行，必须得先删掉或更改引用它的东西，这也正常，就怕实际上你的文件出了差错，那个东西也改不了，删不掉。
中心库应该有一种修复机制，来解决这种异常情况。
假设我要删除CELL分区A，提示分区下还有B在，不能删除，而实际B已经不存在于文件目录，但是界面里却有B，你删不掉，打不开，解决办法竟然是：做一个假的B放在目录里，然后就可以在界面里进行操作了。百试不爽的招式～
有一次想删改一个PART，不知道以前是怎么弄的（但确实是自己弄的，可能是试验可复用模块的功能），提示这个零件被 可复用模块 引用了。而实际当前是 expedition only模式，界面里根本没有可复用模块
，库的文件目录下也没有。
解决办法居然是：修改库的CFG文件，改为dx-expedition模式，然后建一个可复用模块，之后去目录里复制一份，重命名为前面说它引用了那个零件的那个可复用模块名称，然后，在界面里把这两个可复用模块都删除，这下就好了。
等于，软件记录的某个东西，它找不到实物所在（或文件破坏了），就无法操作，删不掉，改不动，记录它引用了的东西，也删不掉改不动，只好装模作样，造出一个替身，软件就可以操作了。

好吧，第一个问题，谜底发现了，线的粗细大于1，就能正常显示了。

前面第一个问题，是因为在dxdesigner里面设置了line为实心～ 感觉挺奇怪的～难道dx里，把线段连接起来的整个面视为线?线段本身如果有空心实心之分的话，应该空心的线就像矩形，其一面对长度就是线段粗细。而不是几条线段围成三角形，结果这个三角形全填充了。

<吐槽开始>
我想说的是，前面我刚以为那个就是答案（一个脑残答案），搞个几把~
这他妈是什么几把软件~

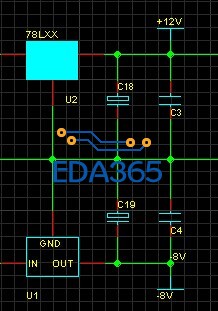

78和79稳压器，用的几乎一样的封装符合，框是画的box.居然一个显示的实心，一个空心。
我在dxdesigner里做的设置 box 为空心或实心，都看不到原理图中有任何变化，我操~

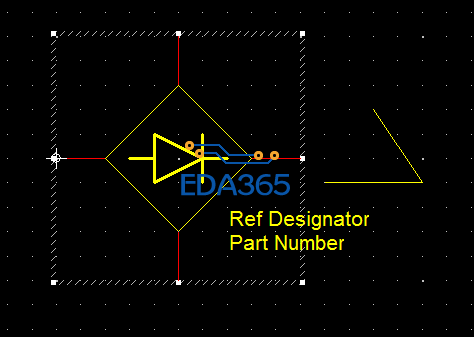

能看到变化的是中心库里预览这个符号时，显示的不一样。而且中心库要重新打开才能更新到这种设置变化。
本来显示正常的，在中心库里修改了一下属性，再到原理图里更新一下符号，这他妈就这样了，开始还是全部都变实心BOX，弄着弄着，就其中一个符号的BOX能空心显示了。
这他妈到底是怎么回事~

难怪比不过Orcad 的 Capture，搞个毛线~
也许是我电脑问题，也许是我这7.9.5版本+update 的不对劲，也许是和谐的不够好~ 安慰下自己~
