Expedition布线失败

录入:edatop.com     点击:
本人菜鸟,请教大神们一个问题。

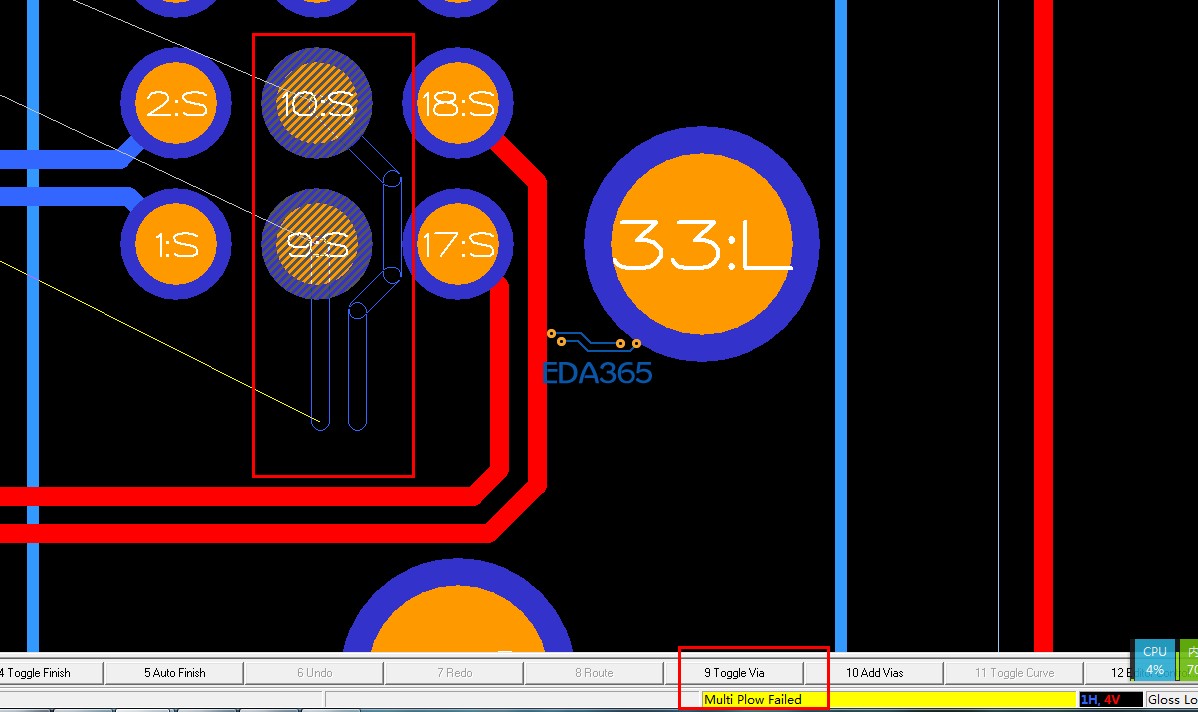

为什么走线拉不出来,图如下。请指教!


检查一下你的CES里面的clearance setting. 应该是违反了trace to pad的间距规则

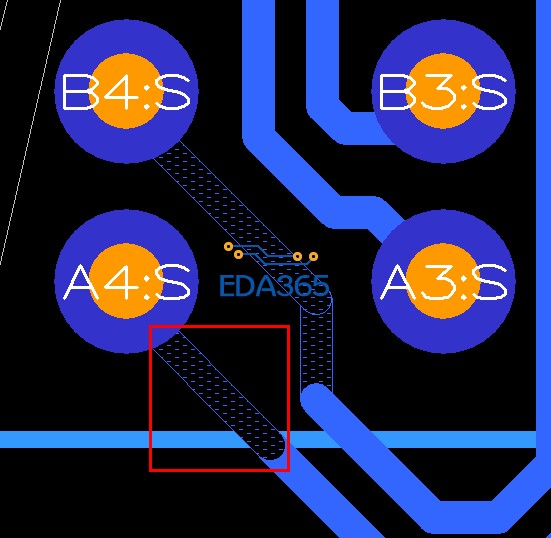

嗯,这个已经搞定了,遇到一个新问题,如图所示,为什么红框中的布线和其他的不一样呢?


有3种Gloss模式Gloss On, Gloss Off和Gloss Local。你红色那段线应该是Gloss Local或者Gloss Off模式。在你的Expedition操作界面右下角3盏灯旁边会有显示当前走线模式。

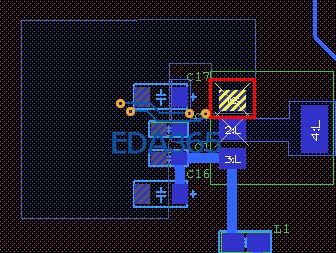

好的,非常感谢。这个已经搞定了。最近在覆铜的时候遇到些问题,还望指教!图中红框表示的是GND属性的焊盘,蓝色表示的是GND属性的覆铜,那为什么焊盘上面还有显示飞线呢?求指教!
