Mentor7.9.5 分立Symbol怎样关联一个Cell
录入：edatop.com 点击：

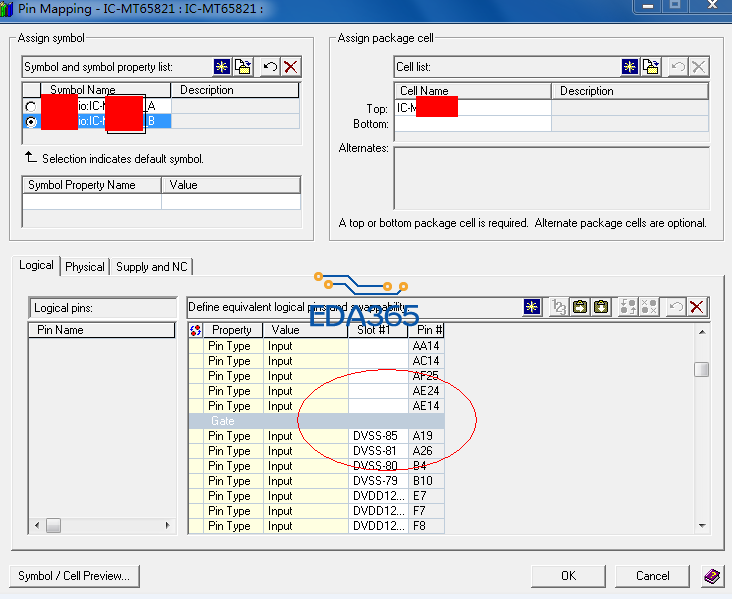

查看IC Part映射表，只有IC-A的Symbol的Slot#有值而IC-B、IC-C、IC-D、IC-E、IC-F的Symbol都没有Slot#
在你所述Import导入Symbol时，应导入6个Symbol,而6个Symbol是不相同的分割部份，在创建
6个Symbol，应分别添加分割Symbol的属性@NAME
@NAME＝ICxxx_part_1
@NAME＝ICxxx_part_2
@NAME＝ICxxx_part_3
@NAME＝ICxxx_part_4
@NAME＝ICxxx_part_5
@NAME＝ICxxx_part_6
在Part导入Symbol 后，在Assign Symbol栏选中相中一个Symbol，在Logical栏只会显示相应的Symbol引脚属性。
如一个Symbol包含几个Slot,也可用如下方法：

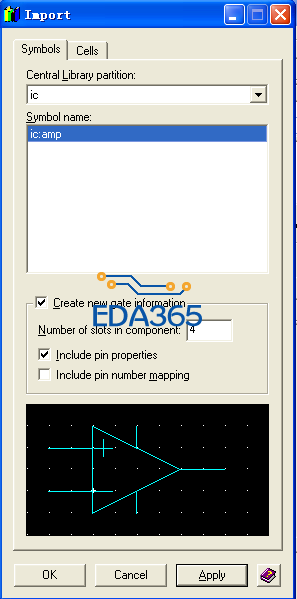

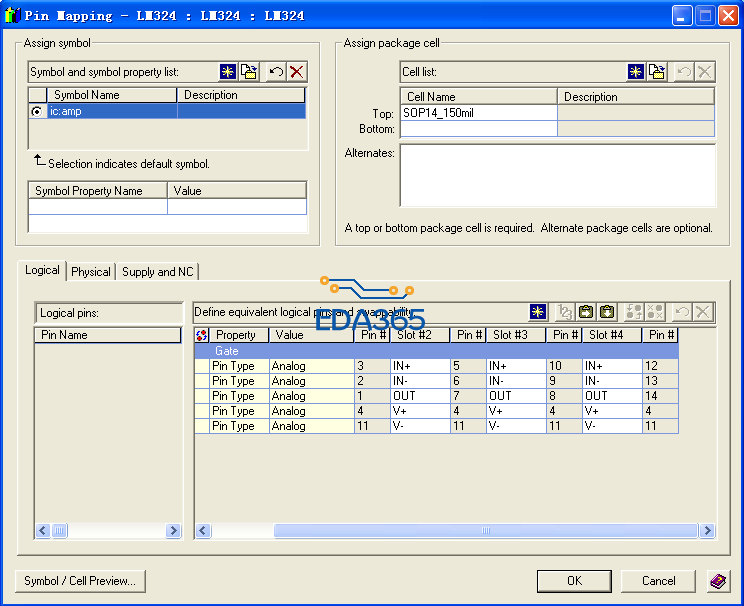

以LM324为例，在Import导入Symbol 时，Number of Slots in component填写4.
非常感谢及时回复，我试试先

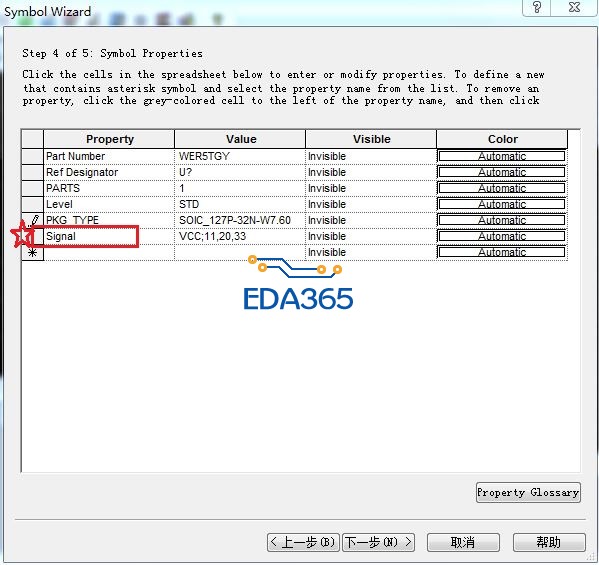

我也遇到了同样问题，请问@NAME属性怎么添加的可否详细讲解一下，EE795好像没有这个属性名了，再就是EE795画Symbol时好像只能添加一条signal属性，如果要添加GND,VCC,VSS等多个类别，要怎么操作，麻烦详细告知一下，谢谢！

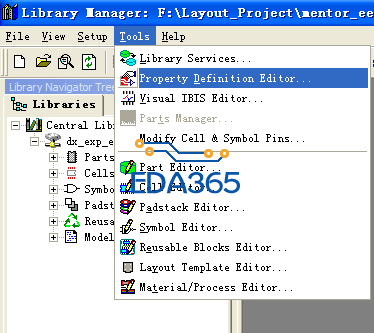

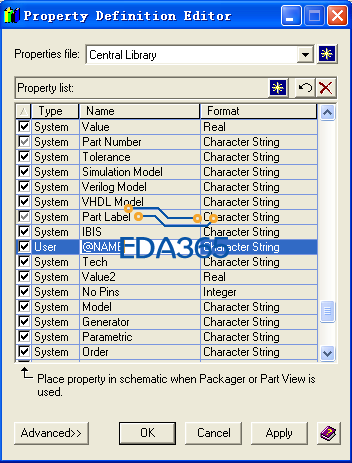

在Library Manager界面，Tools>Property Definition Editor新建@NAME
原来如此啊，太感谢了。
再就是EE795画Symbol时好像只能添加一条signal属性，如果要添加GND,VCC,VSS等多个类别的信号属性，请问这个要怎么操作呢?
