EE2007的PCB设计DRC错误

录入：edatop.com 点击：

初次使用EE2007在做PCB设计时出现了如图所述的问题，进去看了config文件夹，发现没有这几个文件，不知道是安装的问题还是要做其他设置，但看了好多使用手册，发现进行DRC之前好像不需要进行其他过多的设置，有点没有搞清楚。

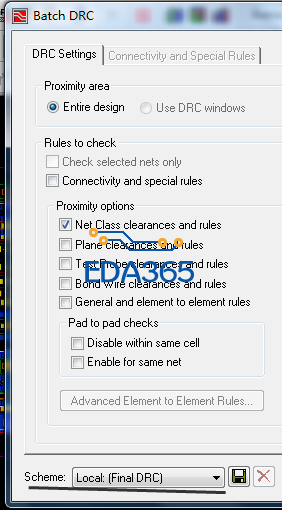

问题现象

改一下方案试试

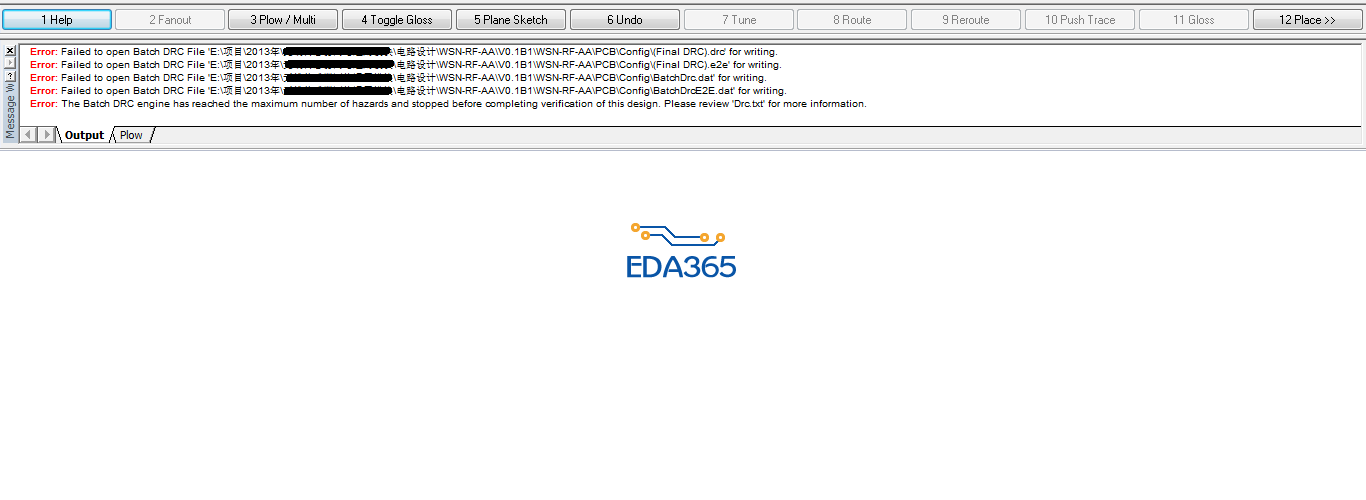

还是不行，我看按照出错的提示，看了config问价中没有(Final DRC).drc、(Final DRC).exe、BatchDrc.dat和BatchDrcE2E.dat这四个文件，不知道你们在建立PCB的时候有没有这几个文件?

先保存一个，然后再应用

这些文件都是从哪来的?软件默认不提供?

建议你对于设计项目用到的软件，尽量保存在纯中文路径，且避免含空格的路径。
属于工程的文件有两个来源：一是从中心库的模板而来，二是执行了某些操作生成的数据或日志。
重新检查模板是否完整，重新执行操作。

尽量保存在纯英文路径，

应该是工程路径问题,软件不识别了

很有可能是路径的问题，此类软件对中文支持不好，没有办法。
