xDX Designer 打包的时候提示如下ERROR，是什么原因呢？
录入：edatop.com 点击：

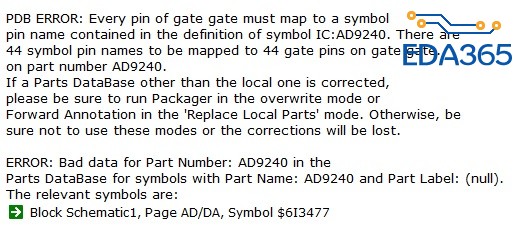

xDX Designer 打包的时候提示如下ERROR,是什么原因呢?
专业顶帖的:lol:lol
我是回复捞分的
去检查你的AD9240的封装吧，报错信息很明显了，一般是库没建对，Pin脚没有Map上啥的
确实是库的原因，Pin Name 中不能有空格出现
学习了
请问 打包的时候出现图中圈出的警报，该如何在原理图中消除呢?
警告不用管了，你如果是非DxDesigner画原理图，是其他的如pads，cadence的原理图的话，那是没有CES这个约束管理数据库的，所以警告也是正常，因为本身就没有，但这并不代表不能画PCB
如果是Dxdesigner还出现这个错误，那应该是工程文件不完整，建议你新建一个全新的prj，然后用file-open-block的方式打开现在的原理图，一页一页地拷贝过去，在新的工程里打包试试，只要库没问题，这样做肯定也没问题的。
好的，我尝试一下，谢谢
xuexiyixa
