关于contour生成偏字符的问题,jmmy哥等请入

录入:edatop.com     点击:
RT,pcb中contour生成的字符偏离contour的中心,这样生产会不会有问题?怎么修改?因为是多个contour,不能移动drill层,而且不准确。


@jimmy

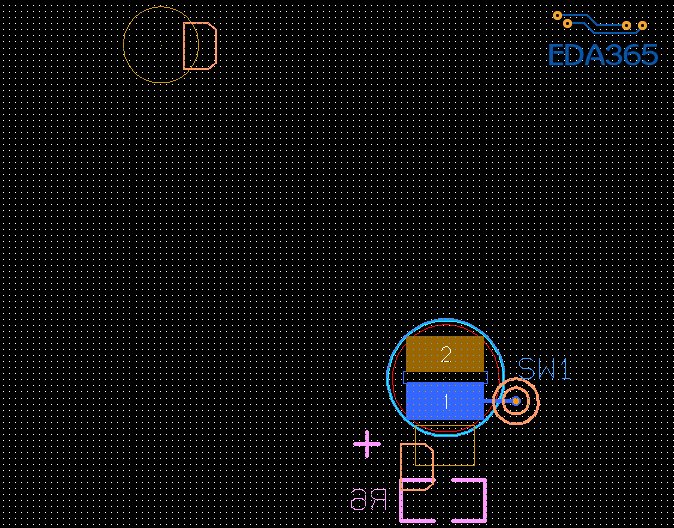

如图,孔径的字符是对齐的,contour的偏了

字符偏了毛问题都没有,你想多了,我还以为是你孔偏了

那为什么会偏呢?怎么修改?

不是偏了吧,contour 的 drill symbol就是在某个端点上的,没有影响。

contour 和我们放上去的mounting hole一样吗?

看来我没用过这个功能,竟然看不懂。contour是干什么时候用的?

开槽孔用

实际上可以理解成一样,不过contour没有阻焊,mounting hole有。

明白了,多谢!

这个没事,不影响PCB加工
