关于过孔和安装孔的问题

为什么每次只要我在PCB上放过孔，保存关掉以后，再打开的时候就打不开了，有时候运气好能以只读方式查看，请问这是怎么回事?有时候也会出现提示安装孔找不到的提示，同样打不开PCB文件，谢谢！

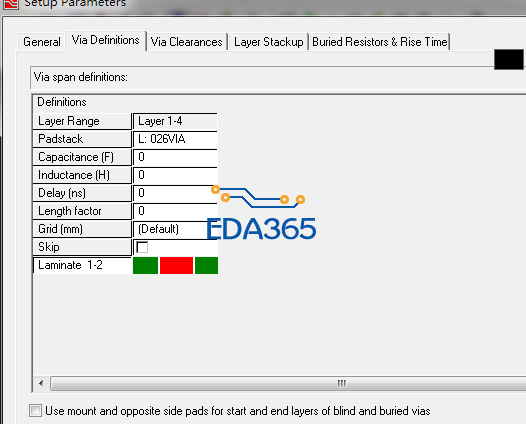

图片是我对过孔的设置

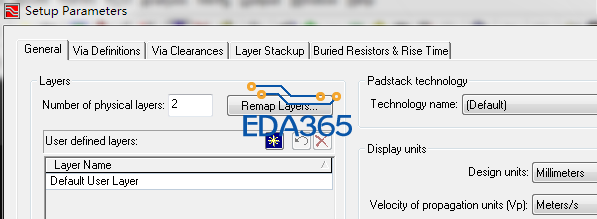

从图1的Laminate 1-2和图2的Number of physical layers: 2来看，实际总共只有两层，怎么Layer Range是Layer 1-4 ?

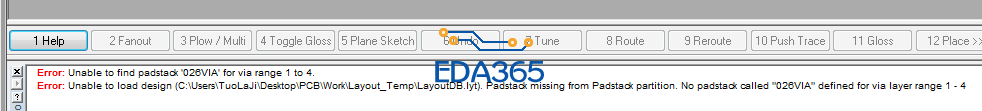

提示是说缺乏相应的Padstack，去Padstack Editor看看吧。

在焊盘编辑器中能找到这两种过孔和安装孔，但是这里没有设置过孔和安装孔的层数的选项呀?怎么弄呢，非常感谢！

还有一个现象，每次我从第一张图的那个设置上，把过孔弄成通孔，而不是1-4层，然后保存后关闭，再打开的时候又变成1-4，怎么回事，我快崩溃了，到底怎么操作才能更改成功呢?谢谢

原来是4层的?

你这个工程究竟是几层，建立PCB的时候是几层，现在是几层?
目前看来，程序认定的是4层板；
还有，根据第三张图，你要确认local库（不是Central库）中有名为026VIA的padstack。

这个工程是2层板，建立的时候是2层板，现在也是2层板，但过孔就是1-4，我看其他的能打开的板子都是通孔（through）；
还有你说的本地的库，怎么修改和查看呢?我之前感觉只要把中心库的过孔放到板子上，板子上就生成相应本地的过孔了，怎么设置呢?
最重要的是我怎么回复打开我的那个PCB文件呢?
非常感谢！

在Expedition PCB的Setup下，打开Padstack Editor，查看是否有对应名称的VIA（你看7#自己发的图1，里面有Central、有Local），如果没有，还在Setup下运行Library Service，尝试从Central库copy过来；
从1楼的图1看，我认为你虽然按照2层板布线了，但使用的模板(Template)是4 layer，建议在Setup里修改层数并remap一下，

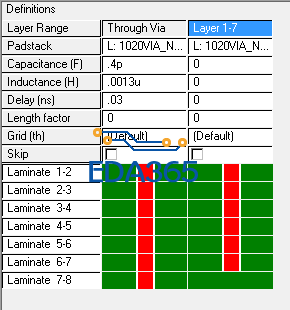

1楼的图1很明显设置有问题，之所以没有显示你7#所说的Through Via，是因为你的对via的层定义不完整，我试了一下，看截图：

如果via贯穿所有层（通孔），就会自动显示为Through Via，例图左侧；
如果没有贯穿（盲埋孔），就会显示对应层数，例图右侧显示的是Layer 1-7；
所以我认为你的实际PCB层数和via设定相互不匹配。

哦，原来这样，在setup下运行的库和单独运行是不同的，前者是本地PCB的库，后者是外部总的库，那么，这个本地库如何才能使之与外部的中心库同步呢?我以前也画过些小玩意，也没怎么更新本地库，怎么就能运行呢?
还有一个最重要的问题，我的PCB文件根本就打不开，怎么使它打开，然后再设置setup呢?
非常感谢您的帮助！

通常PCB文件都有个备份，在PCB\Work\BackupDatabase目录，如果没有被覆盖的话，尝试把他拷贝到PCB\Layout目录试试。提醒：提前复制一份备份好。

刚建立的时候只能选4层或8层，然后在setup中remap成2层的，保存后我查看也是2层的，其他什么都没问题，但只要我添加过孔，保存关闭后就不能打开，这是怎么回事呢?非常感谢！

没必要完全同步，在原理图package的时候，会自动把用到的器件打包，VIA在用到时也会自动调入Local库，你这个工程存在某些错误；
不清楚你说的打不开是什么意思，至少看到你1#的截图，说明截图的时候可以进入Setup，呵呵。

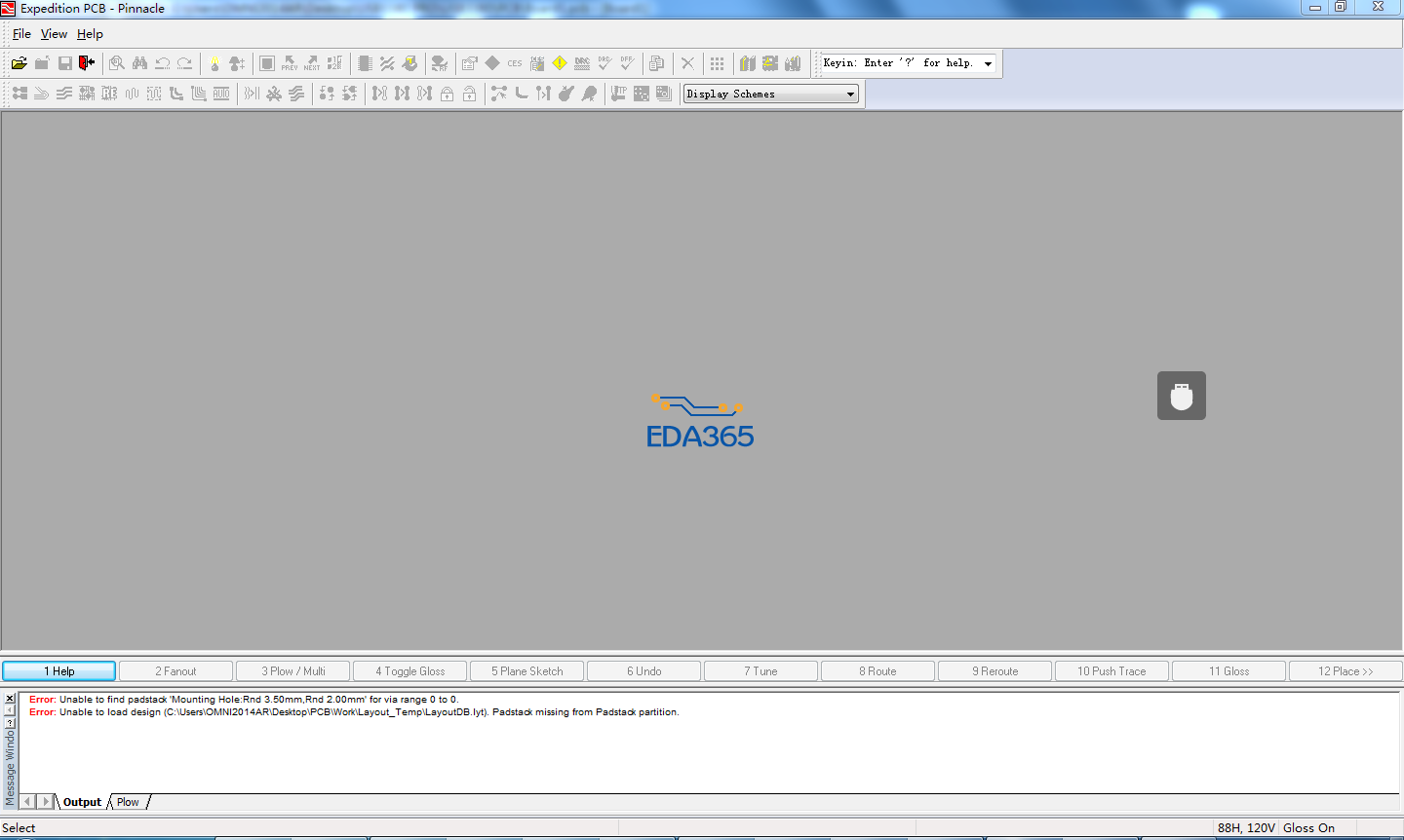

是这样，打不开的文件也截不了图，我看其他的PCB文件跟我设置的一样，所以就截其他文件的图了，只有那张提示错误的是我要打开的文件，打开后，仅仅提示错误，其他的是空白的，这张图是我的文件打开时候出现的，根本就打不开，只是现在不知怎么了，又提示缺少安装孔了。
谢谢！

看这样子，是你的文件有损坏，建议尝试10#的办法。

我昨天试过了，替换以后，跟原来一样，提示同样的问题，而且我还尝试过，用能正常打开的文件，我随便加了一个过孔后保存关闭，然后就出现相同的结果，所以我认为文件应该没有损坏，是设置上的问题，请问您有时间吗?我可以把文件传给你。非常感谢！ QQ：1092775727

公司不准用QQ。

哦，好吧，还是非常感谢你，下班快乐！

将work文件删掉再打开PCB试一下（有可能是work里的文件和PCB里的冲突了）。

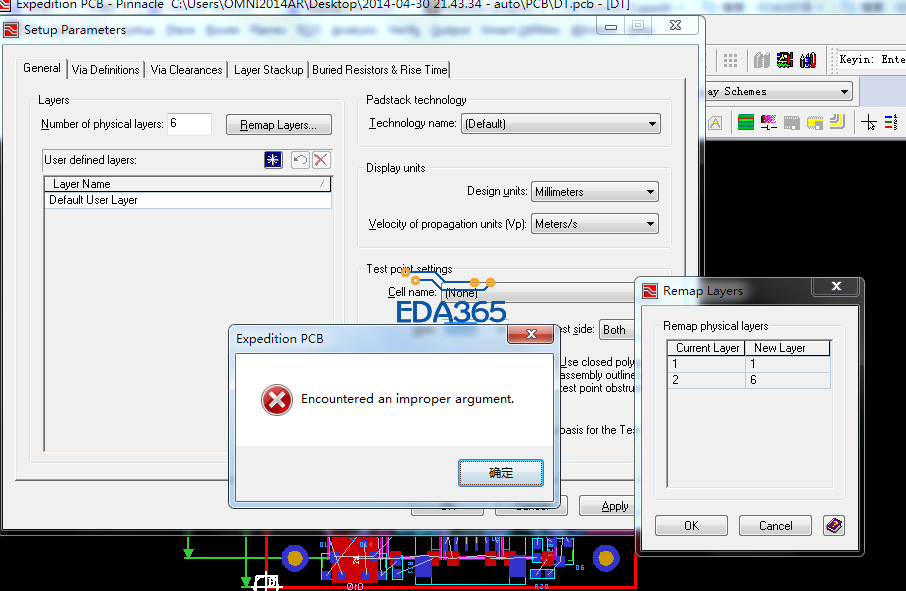

还是不行，我感觉是设置错了，因为现在我更改层数（remap）都出现错误提示，改不了，我现在怀疑是这的问题导致过孔不能从1_4变成通孔，请问还有什么办法吗?谢谢！
