10度走线怎么实现?

录入:edatop.com     点击:
各位大侠,问了好多人,10度走线问题还没有解决,有谁试过啊?

vx也可以这样做

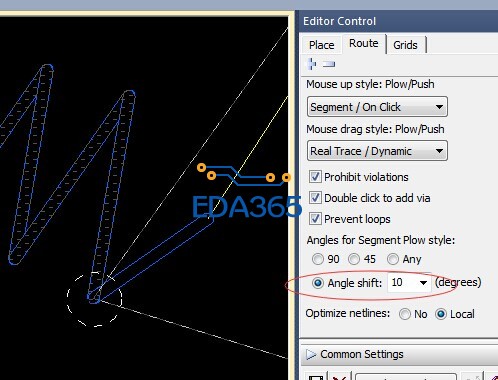

可以设置偏移角度

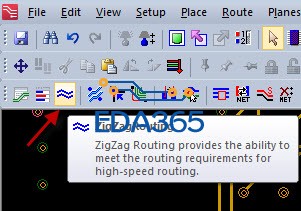

小编可以考虑使用Smart Utilities  ZigzaaRouting功能

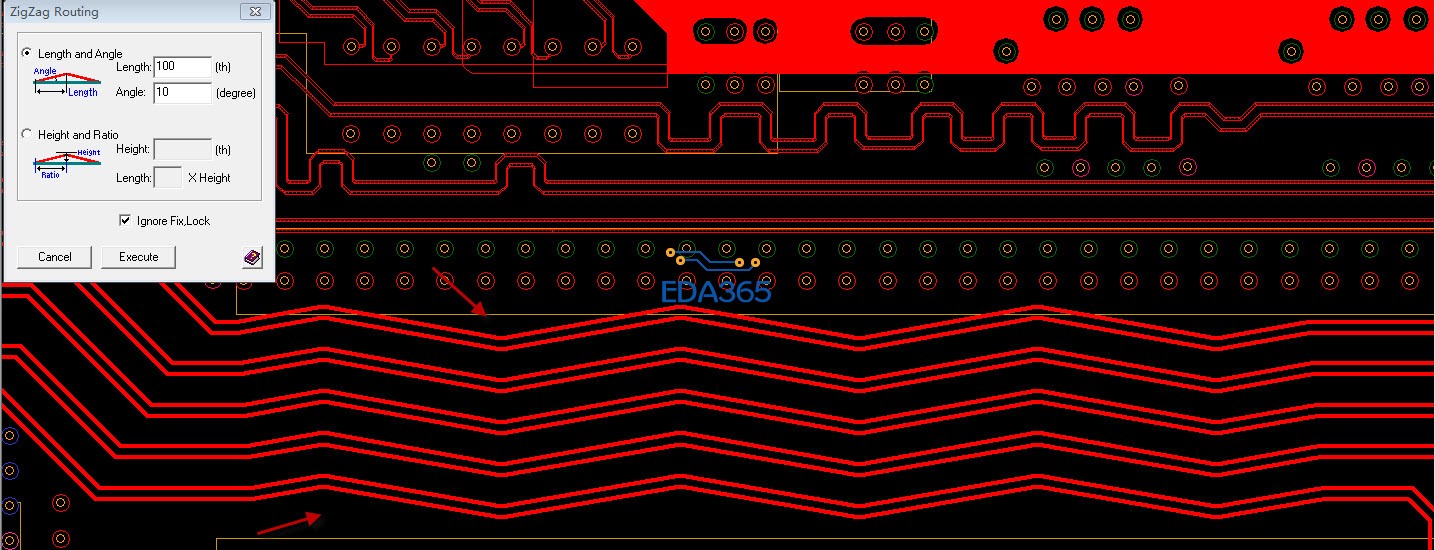

输入需要的角度,执行命令

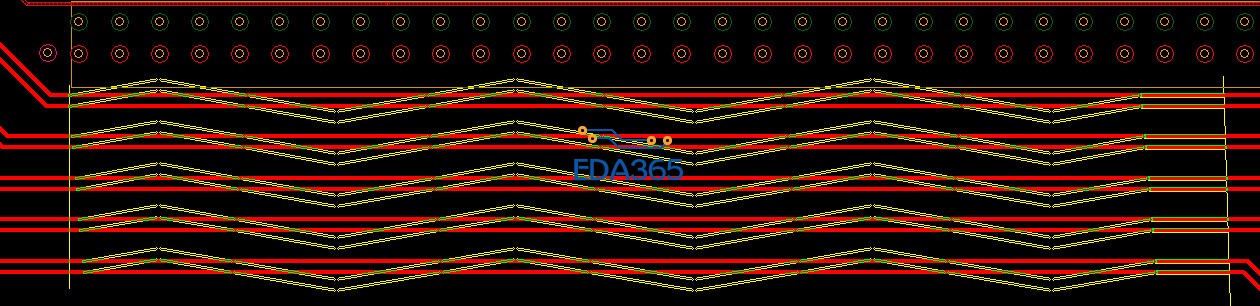

在水平或垂直方向选择走线线段两边的范围





感谢回帖的朋友!

:):):):):):):)

你真牛,我真的醉了

这个貌似功能不好用呢~~~

需要改进,有的公司要求走10度,这可能是为避玻纤效应吧?

学习了    果然很强大

好像挺牛的哦

好像挺牛的哦

顶一个,学习了

这个貌似功能不好用呢~~~

学习
