expedition 如何生成钢网层和贴片元件坐标
录入：edatop.com 点击：
如题：在EXPEDITION的OUTPUT中好像有生成钢网层的选项，试了下好像不管用。有大神告知一二吗?
出钢网文件：

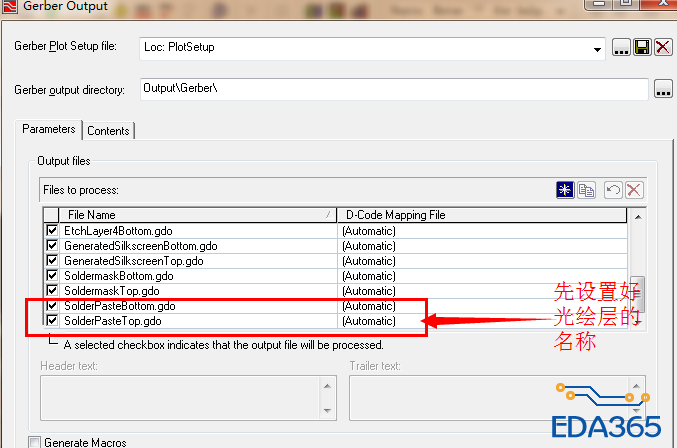

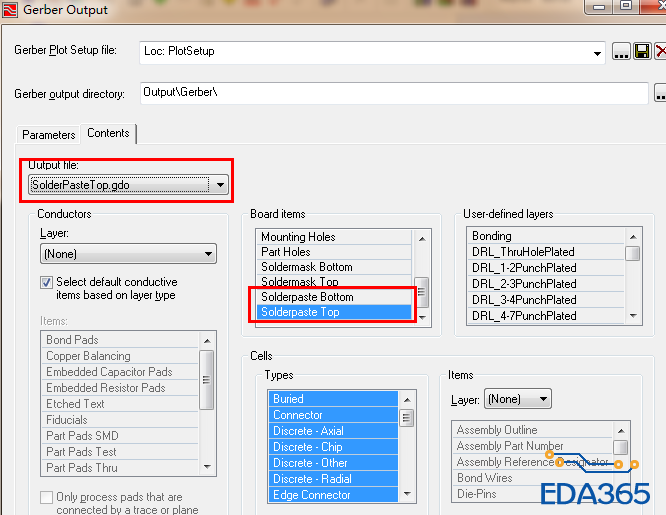

先把要输出 的每一层的光绘名称设置好，然后选择相应的光绘文件层，如钢网层，具体如下图：

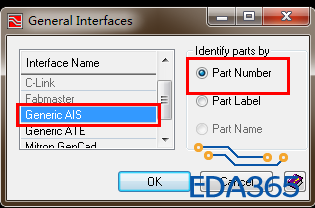

坐标文件如下图：flie->exprot->General Intefaces. 会弹出以下图，然后OK，就行啦，文件
在PCB目录下的output文件下面的.txt文件！
不错，很是详细！
非常感谢，一解我心中的疑惑
不客气！
能生成Excel格式的么?
