dxdesigner遇到的问题
录入：edatop.com 点击：
封装从库中调入到原理图之后，pin number消失了。请问是什么原因?
在part_view ——>slot 展开“+”号，选择匹配映射好的SYMBOL就可以显示管脚的。
在part_view ——>slot 展开“+”号，选择匹配映射好的SYMBOL就可以显示管脚的。
这个没关系，当你把整个电路原理图画完后进行package时，这些pin number就会显示出来了。你也可以框选引脚，点击delete，好像pin number也可以显示出来了，具体的原理我也不是很懂
高级设置里面把pin number显示出来就好了
感谢。

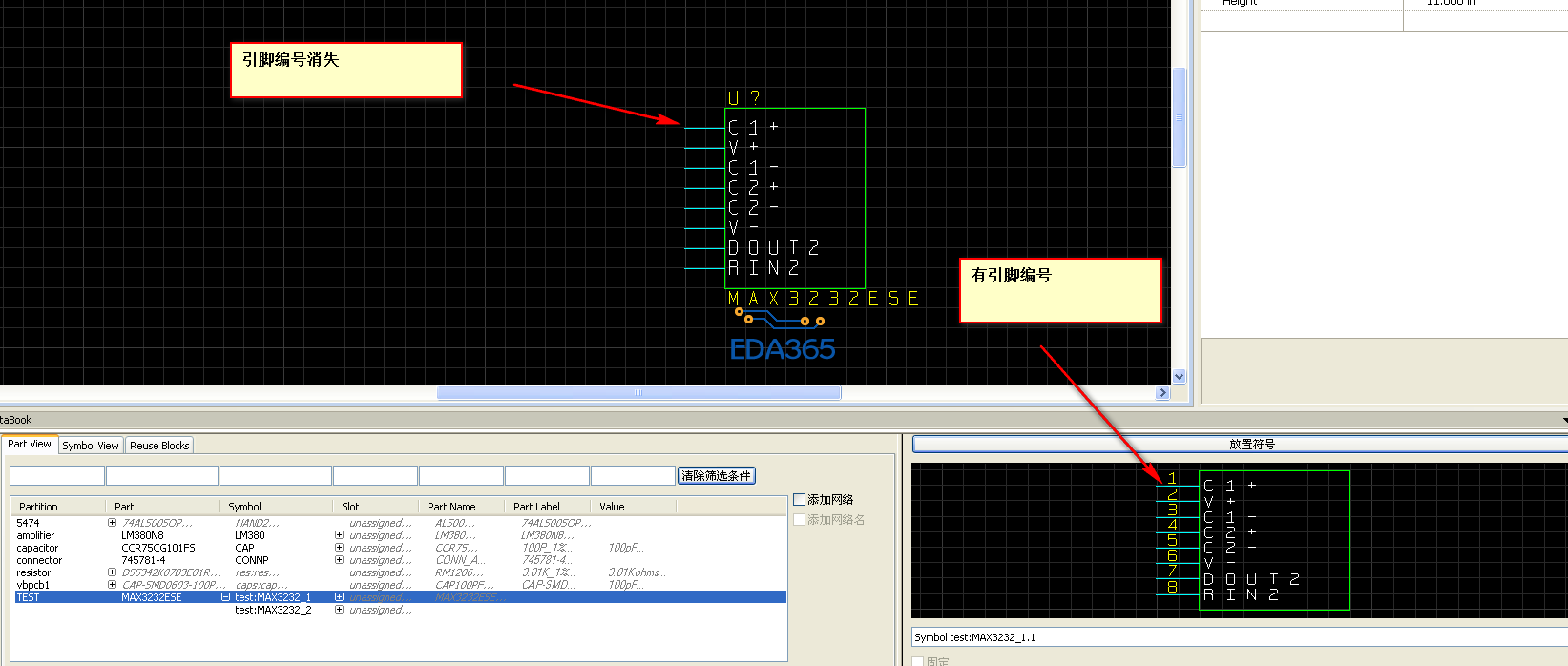

放置器件时候，在part_view ——>slot 展开“+”号，选择匹配映射好的SYMBOL就可以显示管脚的。

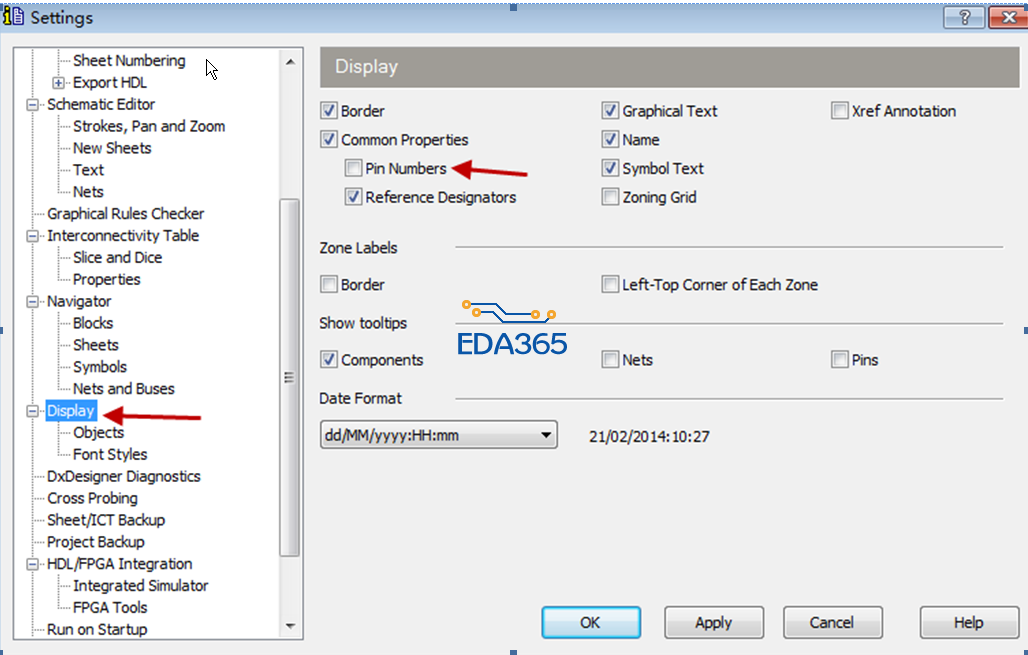

或者在高级设置里面：
