mentor ee 如何覆上绿油？
录入：edatop.com 点击：

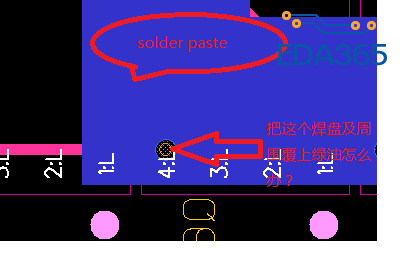

焊盘不是这个网络的，但处于这个网络包围中，想防止短路覆上绿油，该怎么弄?谢谢！C:\Users\TUOLAJI\Desktop\QQ截图20150524100936
不太理解你说啥，焊盘本身就设计有阻焊层，阻焊层之外就是绿油了。
首先你要保证你这个过孔在库里面是有绿油的，既Soldermask这一层没有焊盘指定，如果指定了的话这层就是会漏出来的。然后你那个孔附近是铺铜，肯定是没有soldermask的，所以你出个gerber看看这个一块区域，只要soldermask啥都没有，那么这一块都会被绿油覆盖住。
如果是要主动开窗出来，就是在draw mode里画一个Soldermask的polygon然后Fill就是了。
楼上正解！
