求助PJ327F耳机座接线问题
录入：edatop.com 点击：

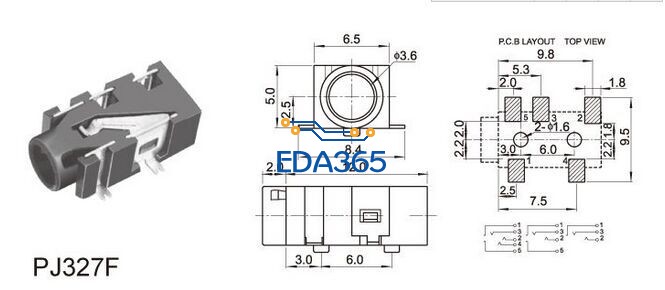

5引脚PJ327F耳机座怎么接线呢,哪个引脚是左声道,哪个是右声道,哪个引脚接地
如果对应4节插头：
找个4节的插头插进去，与顶端（尖头）接通的是左通道，接着下来的那节是右通道，再下来是地，最后一节是MIC。这是常用接法。剩下的一个脚往往就是选择脚了。
如果对应3节插头，就没有上面最后那节（MIC），左右地顺序是一样的。想一想，比划下就明白了，文字功底不好，描述有困难哈。
学习了
