PADS转过来的原理图和PCB图如何关联起来？

录入：edatop.com 点击：

DXDESIGN中可以直接IMPORT 原理图。
PCB图在PADS中用自带的工具转成了HKP，已经在EXP中成功的引入了PCB。
但是2个如何关联起来?实现在DX中能修改原理图在PCB中能实现?

搞定了。
成功引入ORCAD原理图 +PADS格式的PCB版图，
具体的操作思路是
1.按照正常的操作在DXD中导入ORCAD格式的原理图DSN格式的：用菜单FILE-->INPORT选ORCAD的即可。
这里有个小技巧，最好先在ORCAD中批量替换好同类的元件，因为别的软件没有EE中PART的概念，直接导入后一个元件都会分成N个PART，非常麻烦。
批量替换参考这个：
http://wenku.baidu.com/view/4f16b801a6c30c2259019e0e.html
2. 使用PADS自带的PADS TO EE工具（安装完整版的PADS都有，精简版的没有）可以转换出EE需要的5个HKP文件，用EE的库管理器可以导入焊盘封装等全部需要的信息了，非常爽。
3.在EE的库管理器中编辑好PART（符号对应上CELL)等。这步就比较费时间了。
4.按照正常的流程，在DXD原理图中生成EXP版图。这部肯定你要先编辑好上面说的每个元件PART才能进行。这个时候生成的版图当然还是空白的。
5.在EXP中FILE--->IMPORT DESIGN ，找到第二步生成的5个HKP文件，然后导入即可。
完成后即可和普通的项目一样原理图和版图关联起来了。

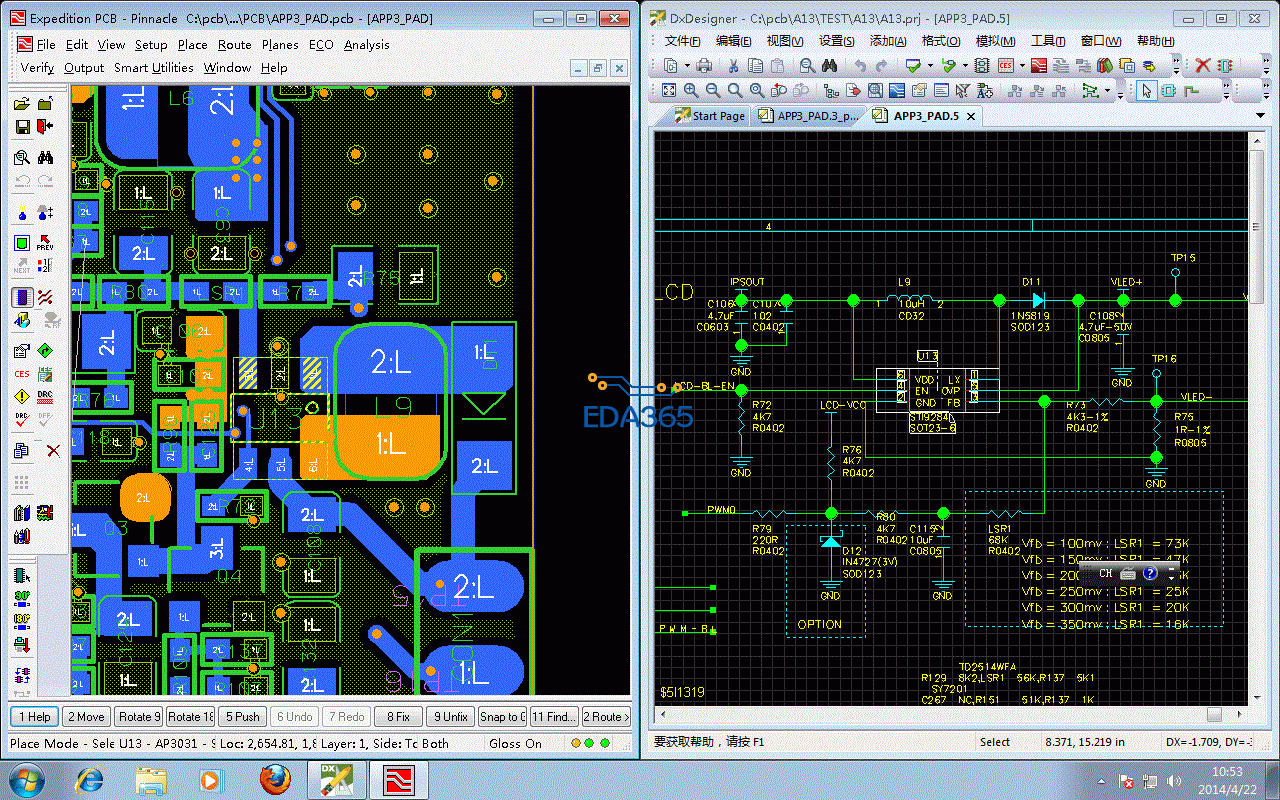

左边为ORCAD导入的原理图，右边为PADS导入的版图，可以看到高亮的地方可以关联起来了。
