SCH 到 PCB 遇到的问题

录入：edatop.com 点击：

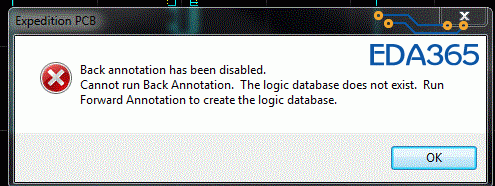

如图所示，从原理图导到PCB时跳出这个对话框，以前都没有的，是不是哪边设置被错改了，请大神指导！

你首先确认下几个问题、第一原理图打包是否成功第二你的库指和.prj文件指对了没

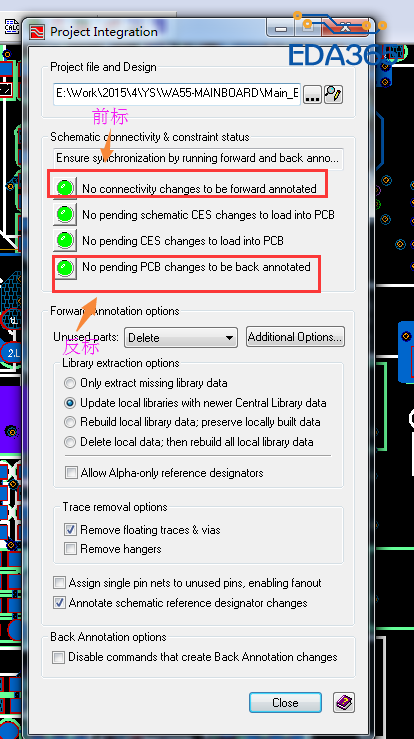

前标反标如下图所示：

你先前标试试看！

嗯，楼上说的极是！你一定是在原理图没有步又改了PCB，这样就不能反标了！

yangyang1989 在哪前标呢?

在哪前标呢

真晕，这个很正常。你这是第一次打包更新到PCB，他的意思是告诉你，因为没有逻辑数据库（首次更新到PCB自然没有了），所以无法反向标注，让你正向标注生成数据库。你点确定继续执行就行了啊。

馒头做的提示很是不好，让人以为是有错误呢。

Thank you
