关于任意阶打孔问题

录入:edatop.com     点击:
十层任意阶,设置了V1-2,V2-3......V9-10,9个孔。叠孔也设置好了。
但是,假如我要从第一层打孔到第九层,必须要按向下键,9次。有没有什么好的方法?
直接点层面的话,因为只设置了9个孔,直接点击所要到的层面,也到不了那一层,需要在哪里设置什么吗?

直接点第九层或者设置层对,然后双击鼠标或者点V键

小编再添加一个V1-10过孔试试

直接点层面没什么反应,还是得按顺序来点才行。是不是我哪里设置不对呢?

明白了,一定要设置一个V1-9,才能实现第一层直接打到第九层的孔。没有其他办法了。不然就真的要按9下。要这样设置,那要设置很多个孔的。

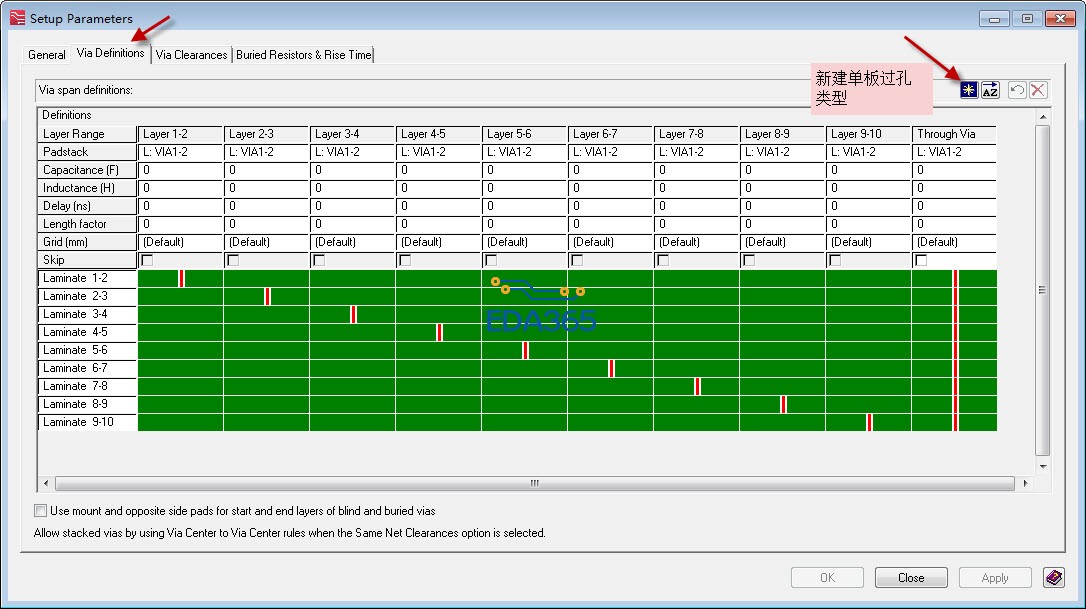

小编参考下这个:


以上可以打孔,但是打下的是通孔,不是V1-9的孔。

想要打V1-9的孔,还是要设置V1-9,其实也有点不方便,这样要是想一点就到那一层,必须所有的孔,都有。好像才行的。

你的激光孔打多大的?兄弟

0.125/0.25mm,这个跟设置没关系吧。

不存在那个阶的孔。肯定是打不出来的

高端的厂子也只能做三阶,只有改结构方式, 这已经不是阶了。 除非机械钻!

这个没有什么好的办法,要么设置多种孔对。要么按上下键。
如果是10层任意阶,要这样设置孔对,那是很恐怖的。
任意阶不建议设置孔对。

嗯,慢慢习惯吧,谢谢大家

可以软件实现。想打哪层打哪层。有需要可以联系我。

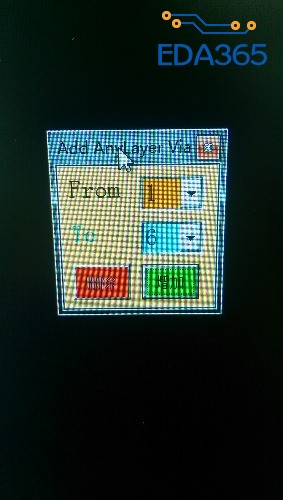

软件截图。
