正常走线如何换到机械层

录入：edatop.com 点击：

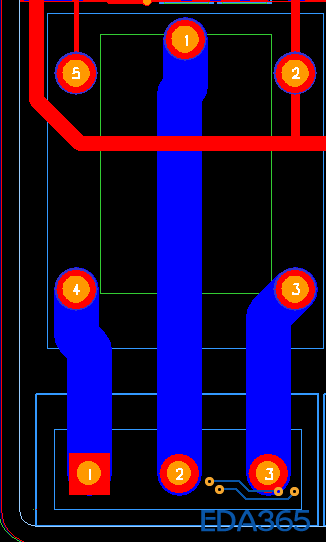

图中那个比较粗的线，我想放到机械层中，就是形式像普通焊盘一样，因为上面走的电流比较大，
想在导线上面上焊锡，增强导线过电流能力，不知道怎么弄?还请各位大神看看?

就是想让粗的线，铜铂外露，可以进行镀锡。

机械层的意思是机械加工图层，以Mentor的严谨是不会允许在那层走线的，在机械层走线多数是以前用其他设计软件时养成的习惯吧，呵呵……
想在阻焊层开窗，要切换到Draw Mode，在Soldermask Top或Soldermask Bottom层画出对应的封闭图形后，点 fill 就行了。

哦哦，感谢！

在Draw Mode下，选择这条线，按住CTRL键双击copy，将copy好的线属性改为你需要的层就可以了, soldermask层当然也是可以的

非常感谢啊！^0^0^
