建查分对不成功

录入:edatop.com     点击:

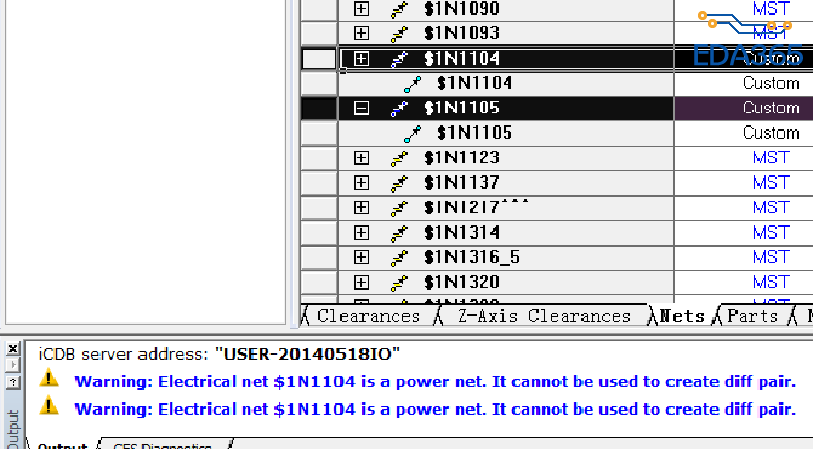

组建查分对的时候,报是电源网络,但是实际上不是电源,这个应该怎么解决。



你这个网络是不是连接了好多的引脚呢?

有ORDER命令吗?

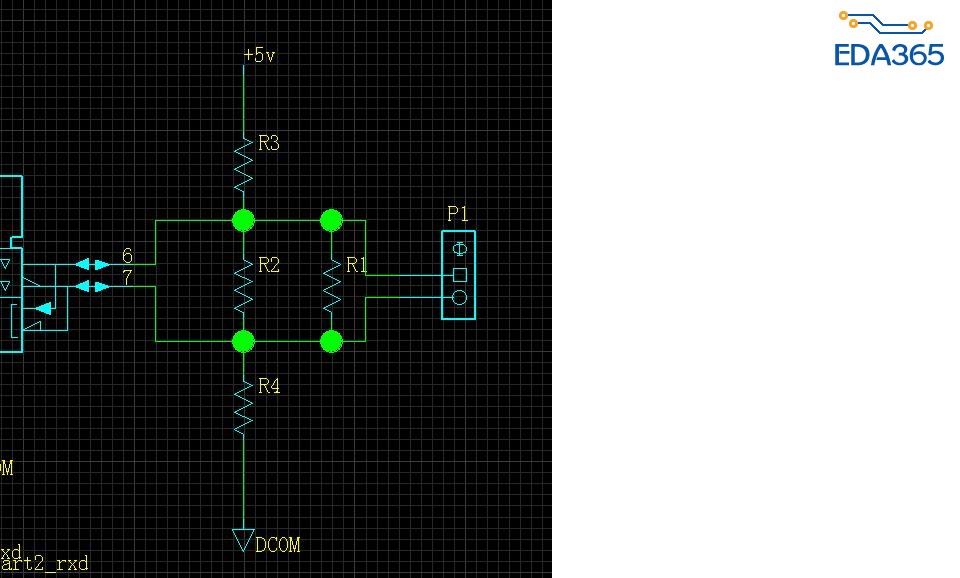

是的,原理图如下


不明白,你说的这个ORDER是什么?

在原理图里的CES里把电阻的模型去掉就OK了!

已经是将电阻的模型去掉了(ces的parts的Series的勾已经去掉了)。

明天截图给你,你这版本是哪个?

引脚不是很多,你看下是不是电源网络数的问题。

7.9.5

电源网络数的问题?不太明白你说的这个电源网络数是指的什么?

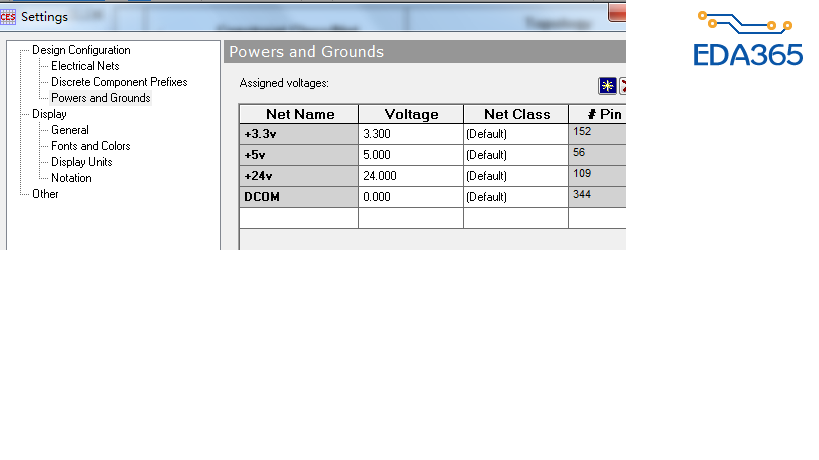

CES的setup里面有个数字设置,是用来设置引脚数超过多少的电气网络就为电源网络,你可以把那个数字改大点,默认好像是25,但是你的引脚似乎没有那么多。如果不是那个问题,你就重新规划下该网络的拓扑结构。或者是不是你操作的问题。

我看了一下,这个里面设置的是25,还有上面那个有个5是什么意思?但是我的差分对pin脚数没有25个啊,不知道如何解决。

把并联的电阻解开。

我已经将并联电阻及上下拉电阻在ces的parts的series的勾都去掉了。

setup里边的电源网络数改大,这个大于多少管脚直接默认为电源网络
