mentor NC Drill 问题

录入:edatop.com     点击:

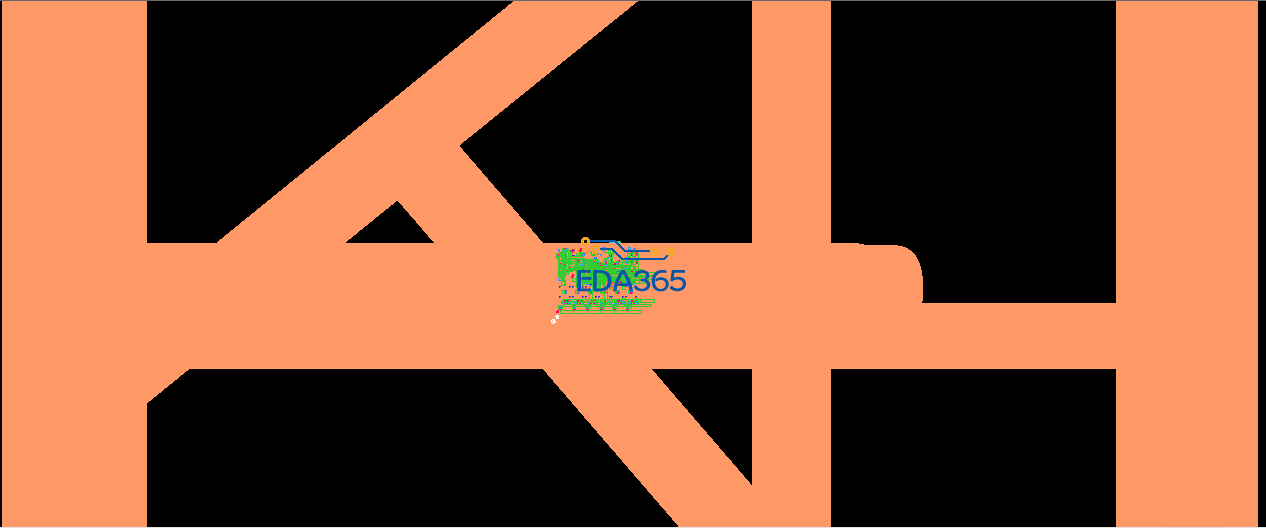

生成钻孔文件后,就变成图一现象,那个有影响吗?

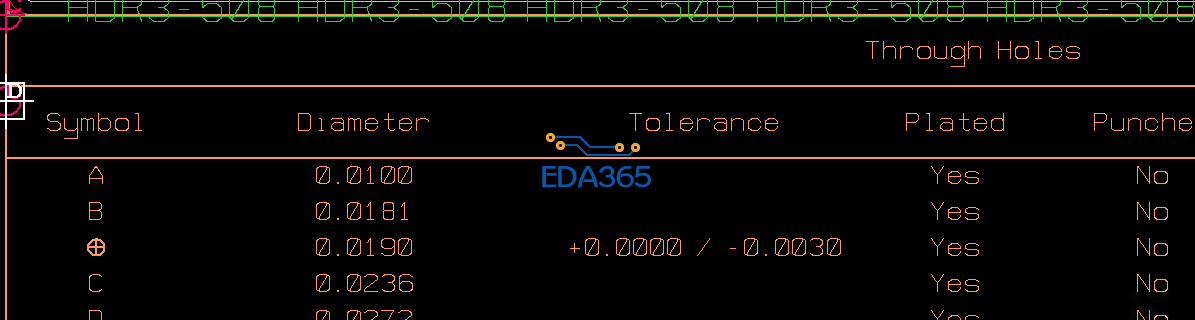

把界面放大,就看不见那个很粗的黄色的线,而且能看到生成的钻孔文件列表?这个是我软件问题吗?试了好几次,都是这样,有人遇到过吗?

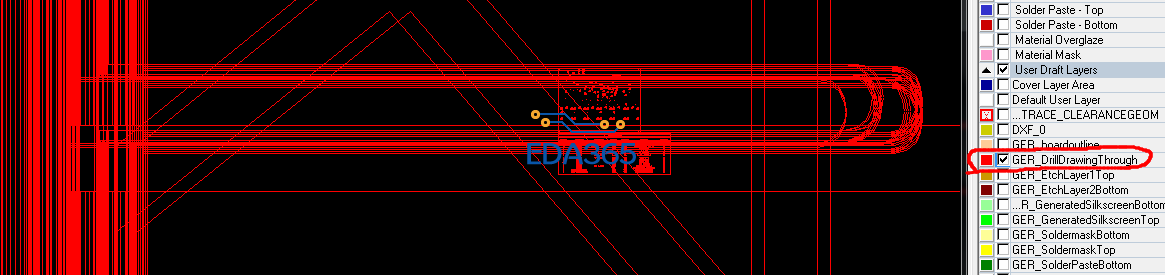

生成的Gerber,Ger-DrillDrawing through打上勾,就变成那样了?

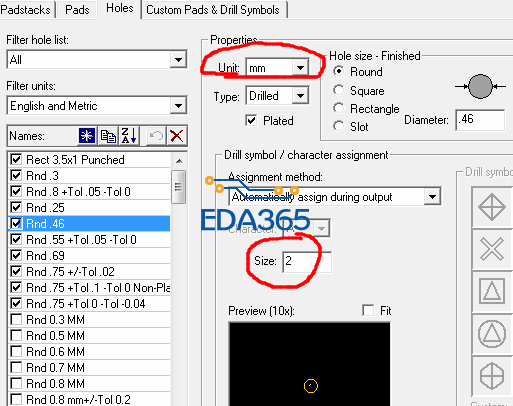

在库里面看看padstacks→hole→drill symbol→size是不是值很大?


那个size的单位是mm吗?指的是宽度吗?

指的大小,你把值改下试试就知道。
生成drill的时候,第三个选项drill symbols,你看看是不是某个符号size的值特别大?

楼上正解

3楼应该是正解!
主要的原因是各地区正数不同的分位造成的(个人理解),一般是你变成了正常但的1000倍

output——>NC  drill 里面有一个设置钻孔符号的那里面设置钻孔的大小。
