初学mentor遇到的几个问题

1 走线模式下，设置走格点的时候用推挤功能，线会被推挤到原点，有何解决办法?走线模式下走格点，会连不到焊盘中心，如何解决

2.有没有键盘快捷键设置入口?比如说要自己把系统定制的快捷键改一下，在哪里可以修改呢?

3.对于整片GND铺铜，要对某个焊盘单独设置全铺，能否设置?allegro就可以单独对某个pad进行全铺设置。

4.如何设置同网络忽略安全间距

5. 为什么有时候在走线模式下，设置好了宽度，但回车以后到板子上就还是默认线宽?

6.   移动器件，如何设置移动器件不移动线?

7. 连线的端点必须是焊盘或者孔吗?可以直接从铜皮牵出一根铜网络的线吗?

1只用gloss local模式推挤，edit control 里面设置pad entry。
2C:\MentorGraphics\7.9.5EE\SDD_HOME\standard\automation\startup\scripts.ini文件，在里面添加Script#3= KeyBindings.vbs。并将这个KeyBindings.vbs文件拷贝到这个文夹下。
（KeyBindings.vbs在C:\MentorGraphics\7.9.5EE\SDD_HOME\standard\examples\pcb\Automation\Scripts下面）
3选中焊盘，右键选择place thermal override
4一般都是设置过孔和焊盘吧，只要你设置不允许焊盘下面放过孔就行
5线宽取的是typical值，不知你说设置了不同的线宽会变为typicla值吗?
6移动的时候在软件下方选择rip up segment
7可以。

同是新手顶下，坐等回答，

帮你顶下

我只针对第1点说一下我的理解。
小编是将人参当成萝卜吃了，Expedition最牛皮的地方是无格点布线器，以及无敌推挤性能。
好比有的人用python编程几年，python的高级功能比如说functional programming & OO一个都没有用，将其当成一个高级一点的类似于C语言的环境，心痛。
既然都用Expedition了，就应该有Expedition的思维，否则就是给车子安装一个四方轮子。

回答楼上的访客，，
主要是如果走线能走一点小的格点的话，线和孔看起来会漂亮一些，就随便问问，无此功能也没什么关系，不伤大雅。但是这个无敌推挤性能呢，让我有点吃不消，因为太无敌了，搞得稍微挤一点点，线都会到处跑。新手嘛，难免有驾驭不了的情况。

谢谢楼上的热心解答，都试了一下，还是遇到一下问题：

2.有没有键盘快捷键设置入口?比如说要自己把系统定制的快捷键改一下，在哪里可以修改呢?

这个没有修改成功，添加了   KKeyBindings.vbs    了以后，却找不到这个文件。

5. 为什么有时候在走线模式下，设置好了宽度，但回车以后到板子上就还是默认线宽?

就是在线宽的命令栏里填上CW 0.5MM,以后，在板子上拉一条线出来，回车，就依然是0.1mm默认线宽。但是在半锁定走线状态下，就可以出现0.5mm的线宽，不知道是不是之前点到了哪里?新建的板子是没有这种情况的。

6. 移动器件，如何设置移动器件不移动线?

移动的时候在软件下方选择rip up segment/，，

这个操作好像没什么反应。

不知道这位大侠还上线不?或者有木有知道的，谢谢大家！

eyBindings.vbs

呵呵，慢慢适应吧。VX的前身WG也算是出了名的上手难。这就是典型的骑自行车与开汽车的区别，前者好学，但毕竟就算再熟练也没有汽车跑得快，后者难学，但熟练之后其速度不是自行车能比的。还有，用什么工具也要看具体项目，只有项目复杂到一定程度才值得花那么多精力去学习一个东西。
对于我来说，一般的MCU开发项目，C语言足够了，但涉及到机器学习，人工智能方面的建模，lisp & prolog之类的语言更合适。

2C:\MentorGraphics\7.9.5EE\SDD_HOME\standard\examples\pcb\Automation\Scripts这个路径下没有嘛。我这里有的
5不清楚，我试过了设置多少就是多少
6不知道你装的软件是不是有问题
等高手回答吧

可能是我装的软件不完善吧，听说还有一个增强包，我们这边还没有。
谢谢了。

我先声明我不会回答。
你顺便把用的工具说的清晰点——例如是ee7.9.5或……，方便大神回答。

学习中，坐等答案

第2条、1、用记事本打开\EE7.9.3\7.9.3EE\SDD_HOME\standard\automation\startup\scripts.ini文件，在里面添加Script#3=shortcut.vbs。
2、\EE7.9.3\7.9.3EE\SDD_HOME\standard\automation\startup文件夹下没有shortcut.vbs文件，将同类型的文件复制一下，文件名改成shortcut.vbs，同样用记事本打开，将内容改成：
Set KeyBindTabers = Gui.Bindings("Document")$
KeyBindTabers.AddKeyBinding "F","Edit->Fix" ,0,1
KeyBindTabers.AddKeyBinding "s","Edit->SemiFix" ,0,1
KeyBindTabers.AddKeyBinding "U","Edit->Unfix" ,0,1)
KeyBindTabers.AddKeyBinding "L","Edit->Lock" ,0,1
KeyBindTabers.AddKeyBinding "K","Edit->Unlock" ,0,1
KeyBindTabers.AddKeyBinding "H","Edit->Highlight" ,0,1
KeyBindTabers.AddKeyBinding "N","Edit->Unhighlight" ,0,1
KeyBindTabers.AddKeyBinding "A","Edit->UnhighlightAll" ,0,1
KeyBindTabers.AddKeyBinding "1","Place->Align Top" ,0,1
KeyBindTabers.AddKeyBinding "2","Place->Align Bottom" ,0,1
KeyBindTabers.AddKeyBinding "3","Place->Align Left" ,0,1
KeyBindTabers.AddKeyBinding "4","Place->Align Right" ,0,1
3、重启Expedition PCB,就ok 了

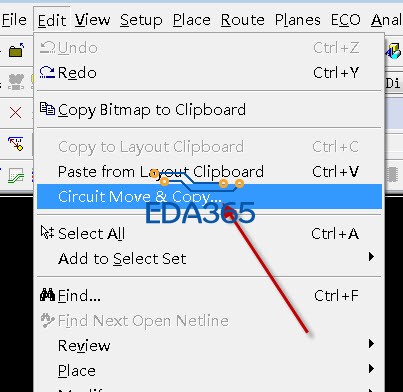

第5条、打开这个模式来移动已连线的器件。

楼上确实是高手！鉴定完毕！

高手真多！

经过测试，修改快捷键已经可以用了
