位号随器件旋转
录入：edatop.com 点击：
各位大神，如图所示，在expedition pcb里，旋转器件后，对应位号不能跟着旋转，还要再转到绘图模式，才能旋转位号。怎么设置能让位号随器件一起转，谢谢！
到选择模式就可以了
能不能详细点，布局模式、布线模式、绘图模式，怎么选这个“选择模式”呢，新手，请多多指教，谢谢

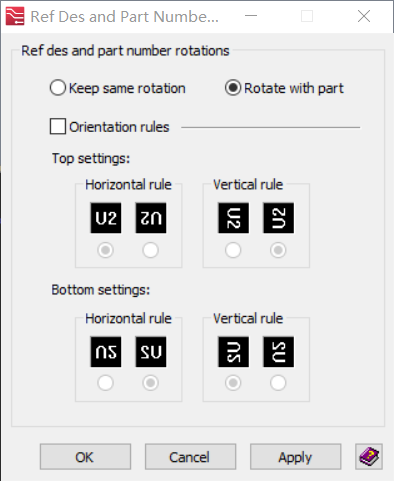

在editor control 里面，parts面板下，应该有一个 Ref des选项：rotate with Part！自己找找看！
4楼对
LZ说的是，是有这个设置，但是其实效果也不是太好
