DxDesigner一个part多个symbol问题
录入：edatop.com 点击：

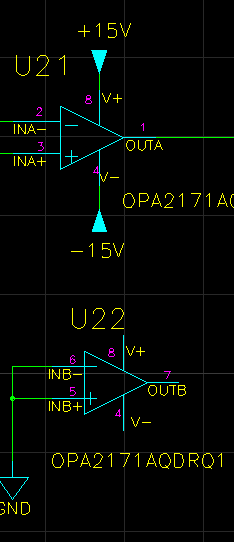

最近在用DxDesigner画原理图，发现一问题：为了加强原理图的可读性，所以我把一个运放的part拆成了由两个symbol组成，当我package完后发现同一个器件的两个symbol的Ref designator 号不一样，而当我多次使用这个运放时，package后出现Ref designator排序有些是一致有些就不一致如下图所示。不知道大神们知不知道怎么解决没有！谢谢！
attribute - Pkg Group
建立part的时候输入slot个数
这种一个器件多个SYMBOL的问题，在package的时候按最小化原则去分配Ref designator，很容易出现有些是一致有些就不一致，目前貌似还没有很好的解决办法，建议小编调用的时候手工加上Ref designator吧。
