关于Xpedition 调丝印

录入:edatop.com     点击:

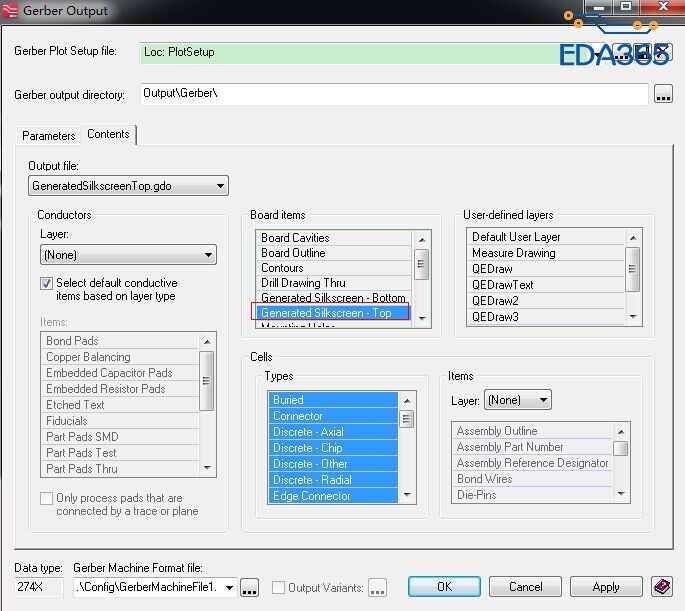

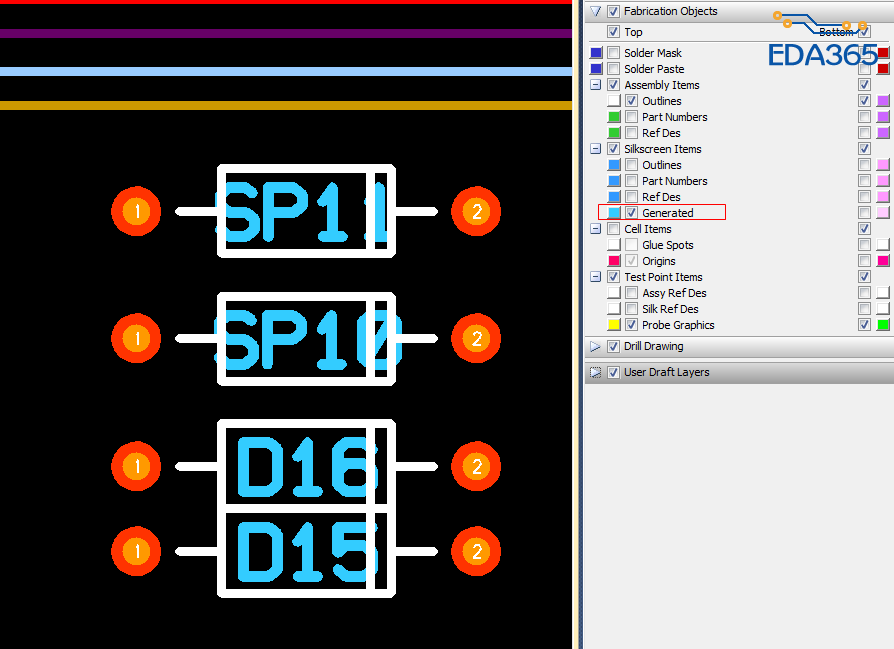

出Gerber时需要丝印层,下面第1张图是产生丝印界面,第2张图是生成的丝印,红框是丝印所在层,第3张图是Gerber设置里丝印层包含的项,
请问:怎么调整生成的丝印呢?根据器件位号产生丝印后,丝印会在器件内部,在绘图模式下移动丝印时,只能移动独立的字符,而不是text!




editor control /place 下勾选allow cell text edits

产生之前就得先调整好

直接在Gerber output里面设置各丝印就行了,不用在silkscreen gen里面设置

谢谢 大家的答复
