请教盲孔处理问题，资深工程师给指点下，

在PCB工程中  Setup Parameters菜单下，设置好1-3层盲孔，然后保存。回到PCB布线界面，选择上述设置的盲孔时，提示Add via failed，还请高手指点下还需要设置啥项?方可完成盲孔调用。

没有图 看不出来哪里问题  我在一个四层板上设置后 都是可以的 拉出一段线后选择数字键的层

这是抓图，帮忙分析下，谢谢

这是设置menu内容

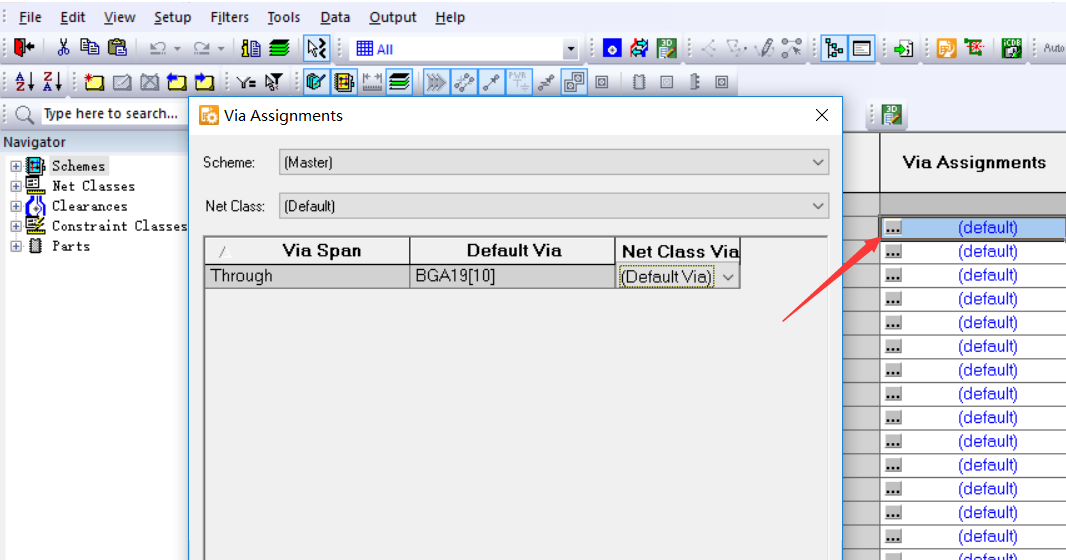

这样看不出来  你是不是ces里面没有使用盲孔呢

大侠，给指点下，CES里需要修改那部分值，新手请教，谢谢！

切换到对应层就可以了。

123

多谢，搞定了
