像这种板子空余的地方是应该怎么处理？
录入：edatop.com 点击：

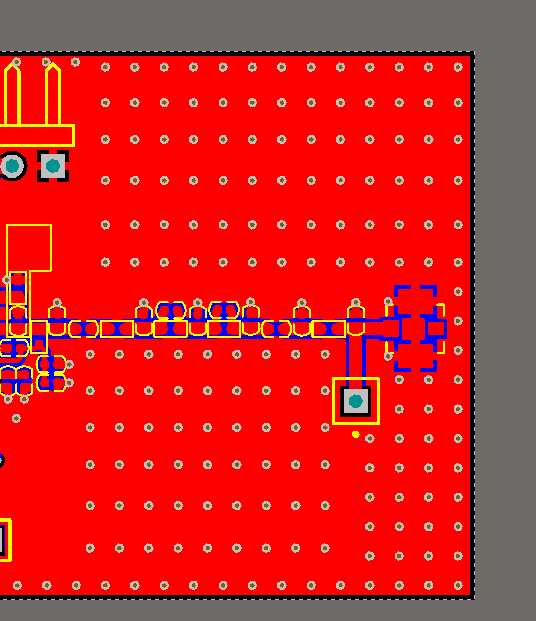

像这种板子空余的地方是应不应该多打过孔，要是打过孔有什么好处?
沿着信号通道和铜皮转折处稍微多打些，其余地方适当加一些地孔，多打地孔，相当于把n个过孔的寄生电感并联。
你这是射频板吗?
截屏这一部分是射频信号
学习了
射频板的话，空白部分打孔都有讲究的，孔间距要小于射频信号波长的十分之一
射频信号这样打不好，显得很随意 除了楼上说的过孔间距为，射频线边沿没有过孔 两侧的过孔要对称放好些，
