把DXF文件导入Mentor Expedition后,怎样把该图形转换为板边?

录入:edatop.com     点击:
各位前辈,请问把DXF文件导入Mentor Expedition后,怎样把该图形转换为Board Outline?

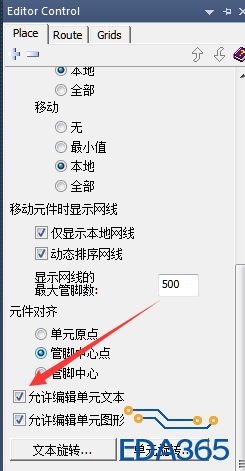

再图中的面板选择允许编辑单元图形,然后将dxf导入进来的图形进行编辑,删除多余的线,然后让板框变成一个封闭图形,然后编辑属性里面将他变成板框,编辑不了是因为导入dxf后软件将他列为了器件,而不是2d线图形


学习了
