xDX DesignerVX1.1器件编号问题
录入：edatop.com 点击：

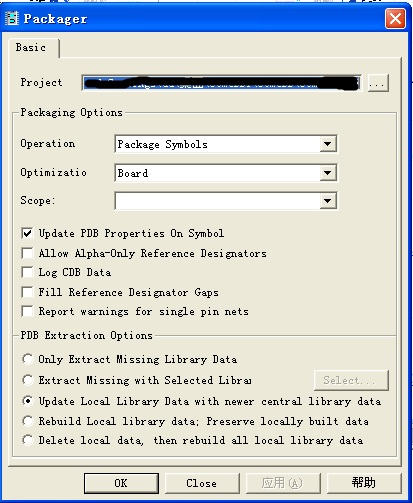

在画完原理图后，需要给所有器件重新编号，但是不知道为什么按照图下的选择所有的器件就都变成了U1、U2......，之前的R?、C?、J?等等都变成了U，有哪位大侠知道是怎么回事?万分感谢。
问题补充：选择“Allow Alpha-Only Reference Designators"最后也是都变成了U。
除非你的symbol的前缀在库里面换了。你可以打开symbol editor看下ref属性
楼上正解，建制symbol的时候，ref 要设置对
