7.9.3 dxd中symbol的问题
录入：edatop.com 点击：
在dxd中调用器件，应该调用的是该器件的symbol吧?
如此操作有以下问题，

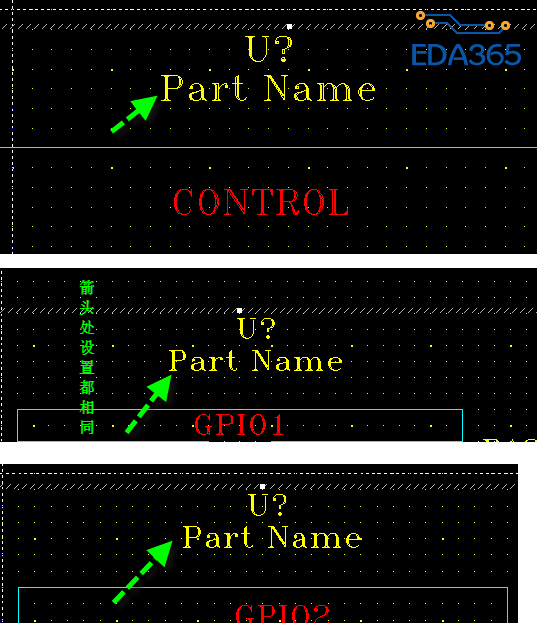

1 如果一个器件的symbol被分成几个部分，如-A,-B,-C,那么调用的时候只有-A显示了part name，-B,-C 的part name的位置是空的，没有显示part name。如图一
为什么其他部分的symbol不能显示part name呢?如图2，symbol中设置都是一样的
2 更改位号时，只能三个symbol位号都要更改一下（改三次），改其中一个symbol的位号时其他两个实现不了自动同步更改，好像三者没关系一样
万一symbol多了有漏掉更改怎么办?
3 只放一个symbol时也能打包成功，若漏放或者多放了其中一个symbol的话，怎么检查出来?很容易出错啊
以上问题大家都是怎么解决的?
如此操作有以下问题，
1 如果一个器件的symbol被分成几个部分，如-A,-B,-C,那么调用的时候只有-A显示了part name，-B,-C 的part name的位置是空的，没有显示part name。如图一
为什么其他部分的symbol不能显示part name呢?如图2，symbol中设置都是一样的
2 更改位号时，只能三个symbol位号都要更改一下（改三次），改其中一个symbol的位号时其他两个实现不了自动同步更改，好像三者没关系一样
万一symbol多了有漏掉更改怎么办?
3 只放一个symbol时也能打包成功，若漏放或者多放了其中一个symbol的话，怎么检查出来?很容易出错啊
以上问题大家都是怎么解决的?
图1
图2
1 放器件的时候是从PART里面放而不是symbol，symbol用来放一些电源地。更新一下库，再放一次看看。如果symbol里面设置显示那应该是没有问题的
2，3其实类似。如果part中有的symbol没有连接网络，可以不放在原理图上。三个GATE将其中一个命名之后，其它两个可以不管打包的时候会自动给和第一个一样的名字。如果你手动给了三个不同的名字打包的时候不会报错，因为看作了三个part。
放器件不都是从symbol中放的么?选中那一行显示的是symbol吧?
如果从PART放，一个part多个symbol的岂不是只能放一个?
也可能我没理解你的意思
Symbol放置的是电源那些玩意。你从part里面放就看到了一个part下如有多个symbol你就要一个个放。软件就是这么设定的。
