Symbol Edit制作新器件问题
录入：edatop.com 点击：

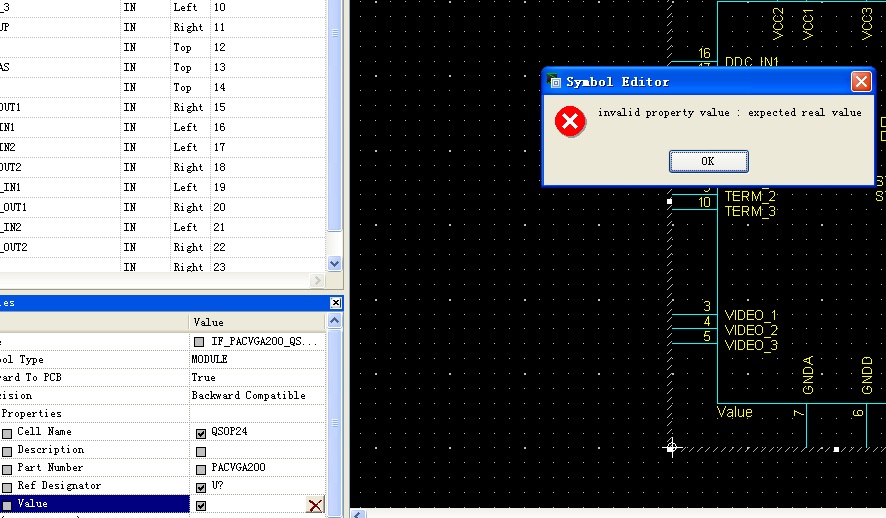

在做新的Symbol时，添加了Value特性，但是在输入值时总会弹出图中错误，哪位大侠知道是什么问题?
问题补充：如果新建的器件没有填写Value值，而是在画原理图的时候，填入Value值，就可以，不会报错。
Muhaha……和我一样；
这个Value值，可以通过Central Library Manager(VX里叫 xDM Library Tools) > Tools > Property Definition Editor看到，format是real，根据文档的说明：Real — Real numbers only，只能填数值；
大概是EE7.9的时候，对Value值还没什么限制，但我记得我在7.9.5版本遇到了这个问题；
不过，在VX里，新的Symbol Editor是xDX Designer，在那里编辑Value不受这个约束。
制作原理图时，可以手动修改Value，但那是Part的Value，是在Part Editor里定义的，而非Symbol的Value。
