DxDesigner net 问题

录入：edatop.com 点击：

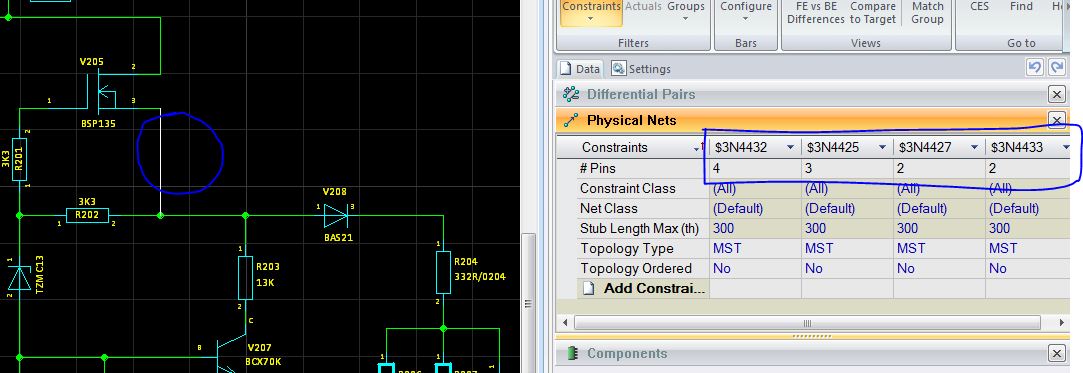

如图：
一个网络，显示有4个网络名，都是系统生成的，每个网络名对应的pin脚数也不一样，请问这是什么原因引起的，会不会导致PCB layout的时候网络紊乱。

这个还真没留意过，小编试着前向标注到PCB看看网络是否有变化?

前向到PCB 网络显示其中一个，好像没有规律

已经找到问题的原因，这是软件自己设定的，高亮一个网络，与这个网络通过电阻连接的其他网络也会在ices里显示出来，而通过二极管，MOS，光耦等其它器件产生的新网络则不会显示出来。
方便对网络进行分类
还有一个疑问，就是显示很多网络后，怎么批量修改，试过很多办法，只能一个一个进行分类

用add properties就能批量改
