EE 那个版本有这个功能,如图

录入:edatop.com     点击:
EE 那个版本有这个功能,有使用的大神们上个截图我看一下  万分感谢


Every  version of expedition has this fuction!你的街图里没有smart utility菜单,应该是2005版的截图!

请问一下:那你知道   EE  怎么转 PADS么  ? 在EE软件上  那个选项操作  谢谢

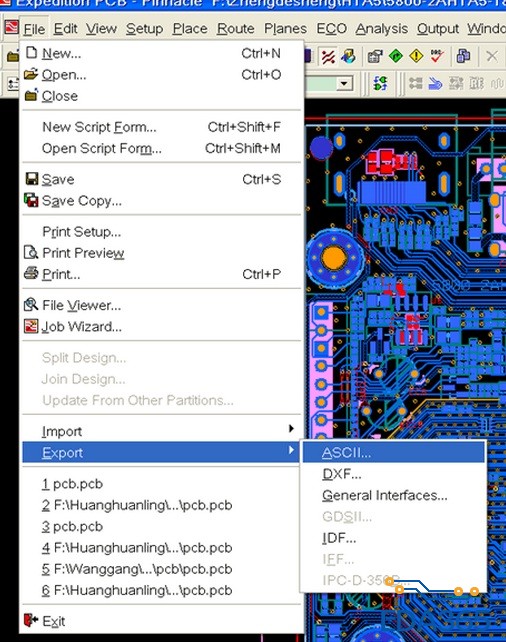

附件是screen capture of EXP2005

您知道。EE 7.9.5  这个功能在那个选项下面吗?

在 7.9.5 上面我要怎么操作 ,能详细一点么,这个软件新手,感谢感谢

7.9.5的也在flie菜单下啊!至于转换为pads。应该有两种方法:1、百度搜索"Expedition转Pads"就有。2、用PADS自带的CAMCAD工具转换。具体操作我没有去做过,你自己去尝试一下!

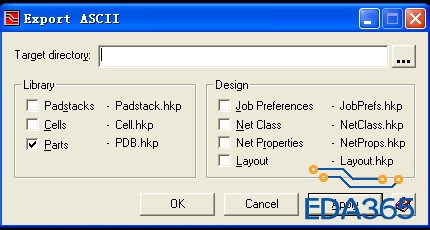

你好 , 这个附件是从那个地方打开的

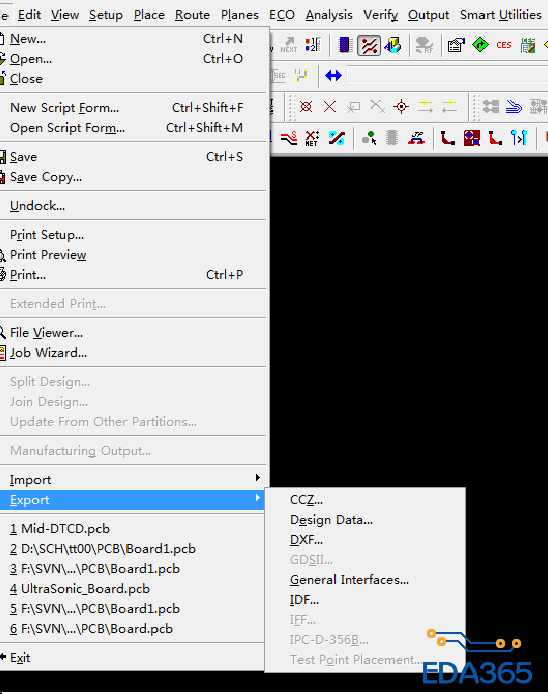

7.9.5  file下是这样的,没有ASCII 选项呢


Click"Design data...",then you'll find the answer!

Design data...

如果是EE转PADS,直接导入就行了

以前的版本导出的是未加密的文本格式,所以是ASCII。后来的版本导出的数据都是加密的,无法直接用文本文件查看,所以叫Design data

只有2005SP3版本有这个菜单
其他版本没有了

高级,一看就知道是老专家
