EE7.9.3原理图更新到PCB后，PCB中原来走好的线会掉几根，是什么原因？

录入：edatop.com 点击：

是更新网络之类的，但是掉的线和更新的网络没有任何关联。掉了之后，飞线连接还在。谢谢大家。

你更新的时候勾选了ETCH

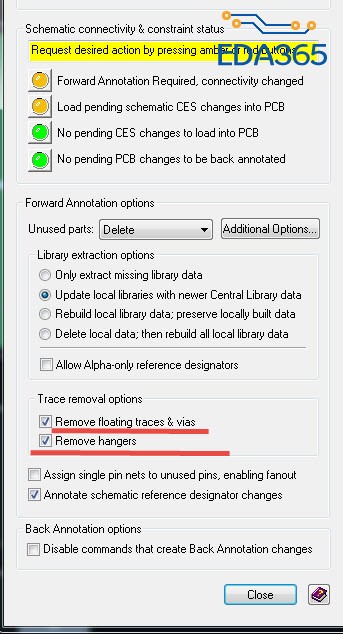

是下面画红线的那个吗?

yes,do not check two blank squares under the trace removal options.

thanks
