关于xDX中功能Generate Block Symbol的问题

录入:edatop.com     点击:

    以前使用时都是原理图画好,然后用Add Block 生成,昨天试了一下使用Tools里的 Generate BlockSymbol功能,发现一个不知道是不是bug的问题

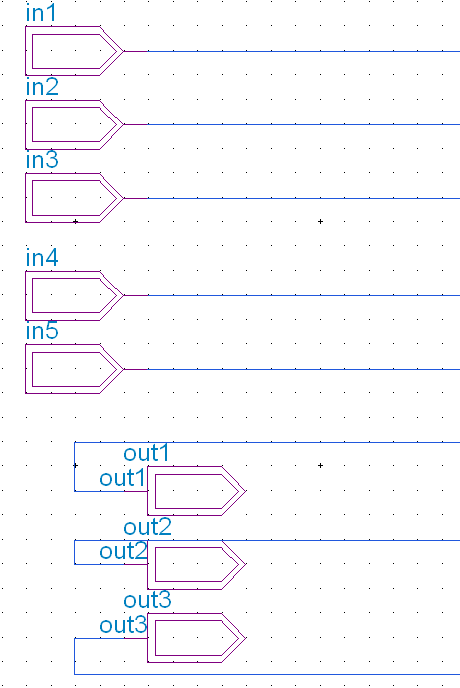

    我简单举个例子,下面这个图,是我想生成Block symbol的所有外围接口

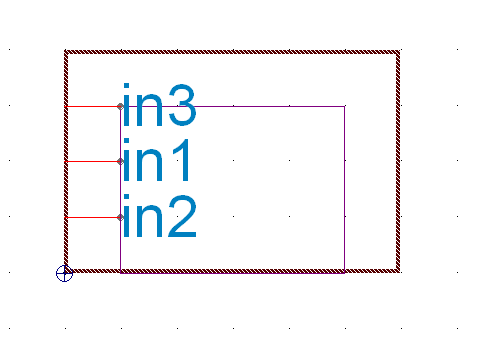

生成后是这样的,用symbol editor打开,是这样的,如下


而在databook里是这样的,如下,这个应该是正确的



在放置的时候,却是图2那样,只有3个外围端口


另外在用symbol editor打开后,在标签栏下方还有这个提示
本人不才,因为单位需要刚起步学习mentor,还望高手指点指点,谢谢
