请问，如何从原理图中将符号库弄进中心库
录入：edatop.com 点击：
如题，手中只有原理图和 PCB，PCB库可以弄进中心库，但是怎样才能将原理图的符号库弄进中心库的symbol中呢
下面后缀.INP结尾的文件就是需要导入的东西，可以在打开中心库后导入这些文件，找到你想要的SYMBOL即可
原理图符号默认保存在sym文件夹下，直接从这个路径导入库里即可！
额，是DC 版的，里面没有这个文件夹

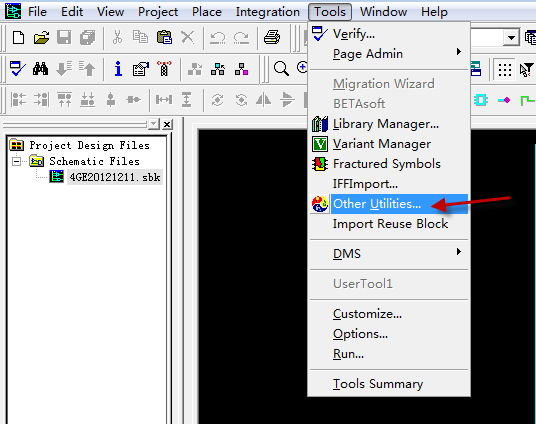

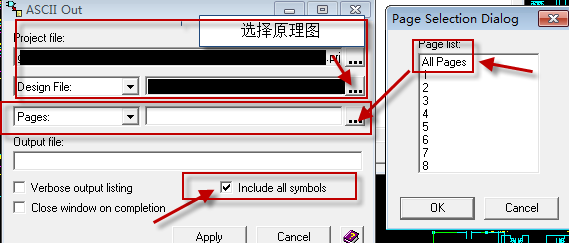

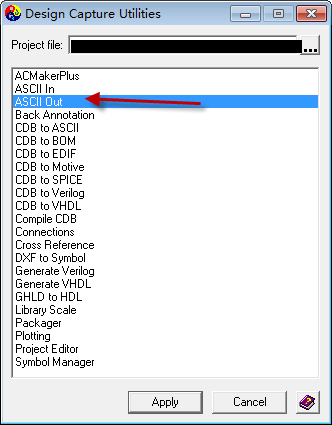

用DESIGN VIEW打开原理图工程，我这里用的是EE2005版本，小编可以按照下面图片操作：

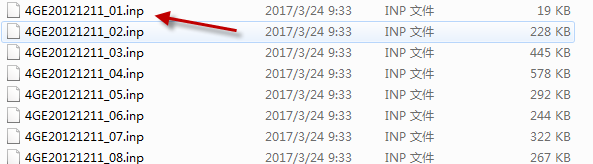

下面后缀.INP结尾的文件就是需要导入的东西，可以在打开中心库后导入这些文件，找到你想要的SYMBOL即可
多谢小编
别客气！
小编正解。
这是多么复杂！
