Mentor VX2.1 在 PCB 布线后用3D Library 工具生成的模型与CELL方向不一致

录入:edatop.com     点击:

求助:Mentor VX2.1 在 PCB 布线后用3D Library 工具生成的3D模型与CELL方向不一致,要如何处理才能使其方向正常,谢谢!
下图中的SOT23封装的三极管3D模型放置方向与CELL方向相差180度


这个没遇过,帮顶!

Hello! Somebody, please share update 6 or newer for vx2.1. Many thanks!

大神,3D Library 怎么导入3D模型呢?  交流一下吧。

你是指将3D Library 的模型导入到PCB中吧?
PCB在3D视图下选中你要导入模型的元件,然后在菜单中依次点3D->模型->生成...来启动三维模型生成器
依你的元件类别在里面找,设好参数后点OK就导入到PCB 中来了,只有标准件的,非标的应该还是要自己建

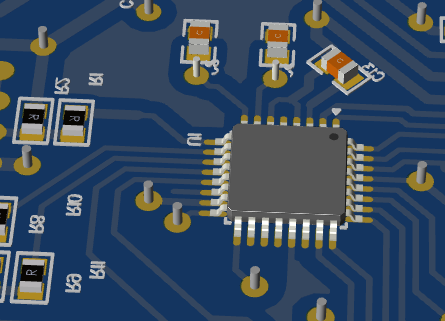

同为初学者,今天终于摸索到显示出丝印的方法了,效果如下


厉害 学习了

不能直接在做封装库的时候,做进去吗? AD就是这么搞的,小白一枚请赐教

方向如何旋转呢?

LZ找到方法了吗?

非标的怎么添加到库中呢

丝印怎么显示啊
