xpedition导出的钻孔文件放大了，比板子尺寸大是怎么回事

录入：edatop.com 点击：

如图

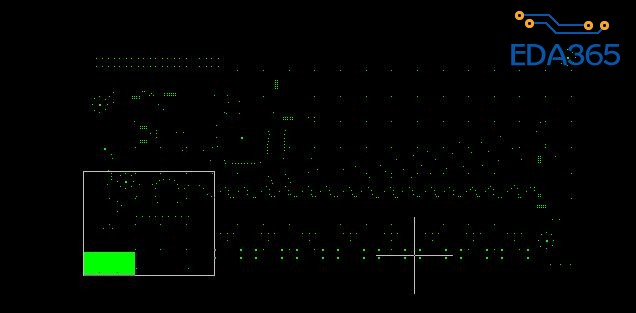

板子左下角绿色部分是pcb 走线层信息，整个板子上密密麻麻的小点是钻孔文件，为什么钻孔文件比板子大很多?

把之前的钻孔文件删除重新生成

单位是否一致

检查下输出钻孔文件的设置

单位弄错了，th和mm
