在orcad中用bill of marterals如何把元器件的pcb封装给统计出来
录入：edatop.com 点击：
不知道如何在orcad中用bill of marterals如何把元器件的pcb封装给统计出来，请各位帮忙啊
[ 本帖最后由 毒女 于 2008-10-14 11:24 编辑 ]
生成BOM表后将其复制、粘贴到EXCEL表中，然后就可以将元器件的pcb封装给统计出来。
问题是在bom如何添加footprint属性啊
在“Bill Of Materials”的Header栏添上“\tFootprint”，Combinded property string栏添上“\t{Footprint}”
你可以試試用另外一種方法來做:

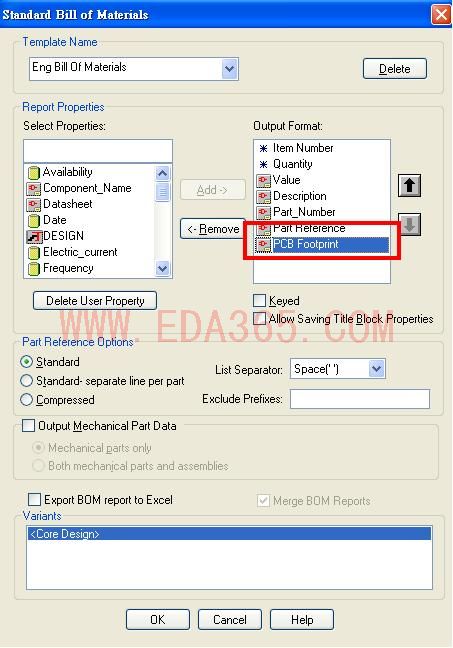

reports\CIS Bill of materials\standard來產生,將pcb footprint加入

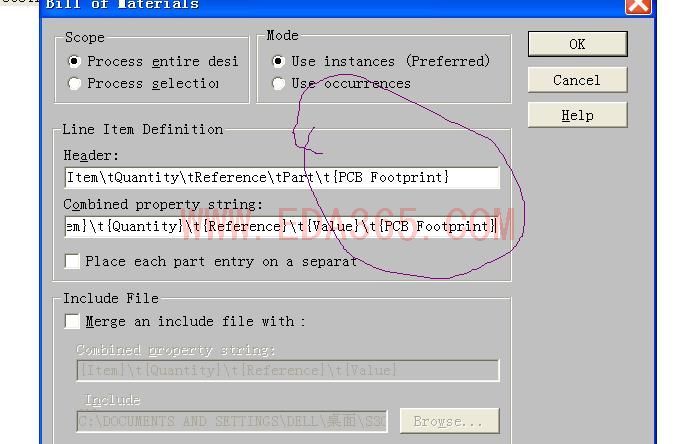

多看点书,后面加个\t{PCB Footprint} 如图.
[ 本帖最后由 毒女 于 2008-10-14 11:24 编辑 ]
感谢各位！
谢谢呀 呵呵
