ORCAD出光绘 问题.............急
录入:edatop.com 点击:
画好板子后发现用CAM350 看光绘有点不寻常。所以就特意画个个东西试了一下还是不行,这是什么问题啊

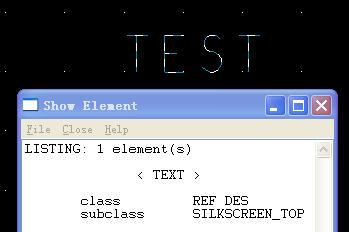

先看我的PCB 比较简单就几个 器件,里面加了几个测试的 “文字” 分别在 REF SILKRSCREEN_TOP 和MANUFACTURING的AUTOSILK_TOP层 ,再来看看 光绘文件 都包含了,钻孔也正确(按正确步骤来的),

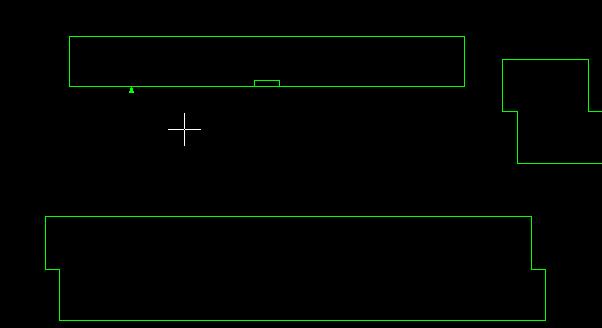

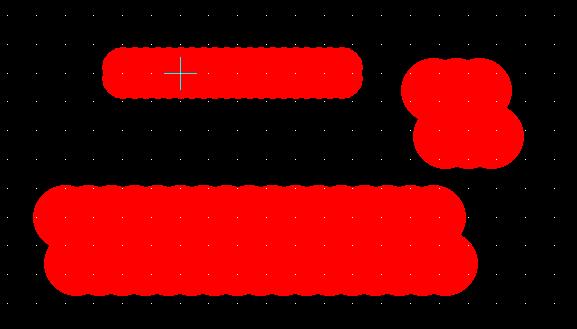

但是用CAM350 来看的时候 却是这样的。
各位兄弟 这是怎么回事啊 ,
先看我的PCB 比较简单就几个 器件,里面加了几个测试的 “文字” 分别在 REF SILKRSCREEN_TOP 和MANUFACTURING的AUTOSILK_TOP层 ,再来看看 光绘文件 都包含了,钻孔也正确(按正确步骤来的),
但是用CAM350 来看的时候 却是这样的。
各位兄弟 这是怎么回事啊 ,
