层次电路设计
录入：edatop.com 点击：
我在做ORCAD层次电路设计时候，在建好顶层电路后，进入子电路后，如13图所示怎么没有端口?（应该有顶层电路所需要的端口才对），哪位帮我解答一下?
得自己画的吧
参考周润景、袁伟亭的《CADENCE高速电路板设计与仿真 第二版》里61页——70页的内容。

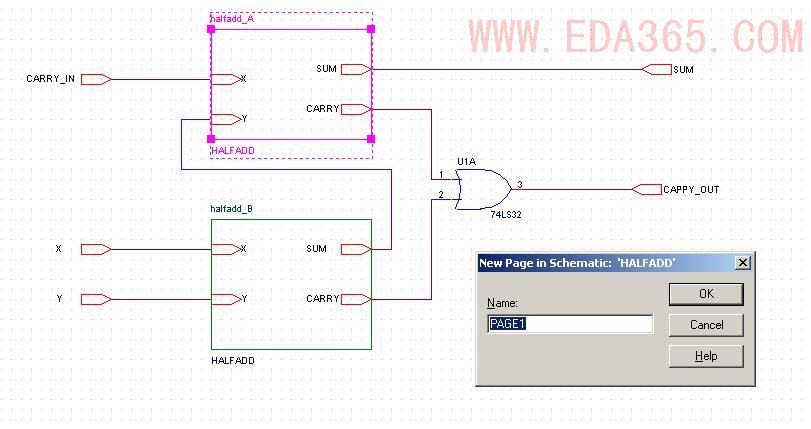

主要步骤是先建层次块——添加层次块端口——选中层次块——单击鼠标右键——descend hierarchy——
弹出对话框（起层次块名，对应上层电路）——OK
就自动生成上下层电路的端口。
