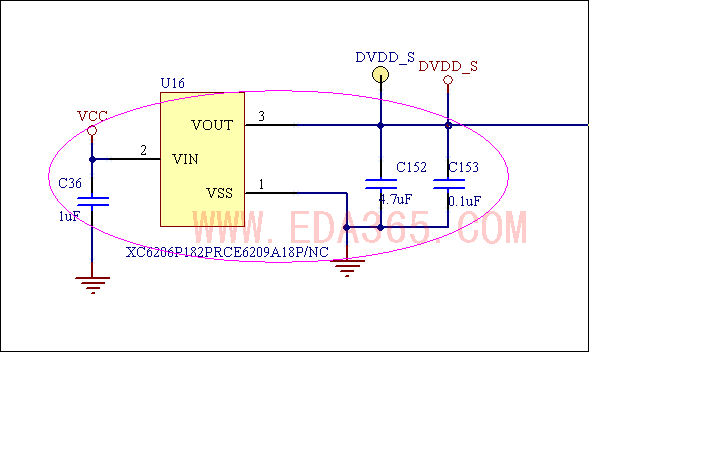

原理图中加椭圆代表什么意思

录入:edatop.com     点击:
求教


什么意思也没有,要不问画图的人。

谢谢
图中还有多处画了椭圆的,我还以为有什么特别含义呢?
还有一个问题为什么需要在电源和地之间串上那么多电容呢?能增强滤波效果?


是的,是给那些芯片用的。

数量上有没有规定?在成本范围内是不是越多越好?

可能是画原理图的人想告诉你那是一个模块吧。给那么多电容式让你基本每个电源管脚处都要放置一个相应滤波电容。画原理图的人为了方便所以就把那些电容都集中的画在一起了。

网上下载的电路图,多谢指教了
椭圆圈的不一定是模块

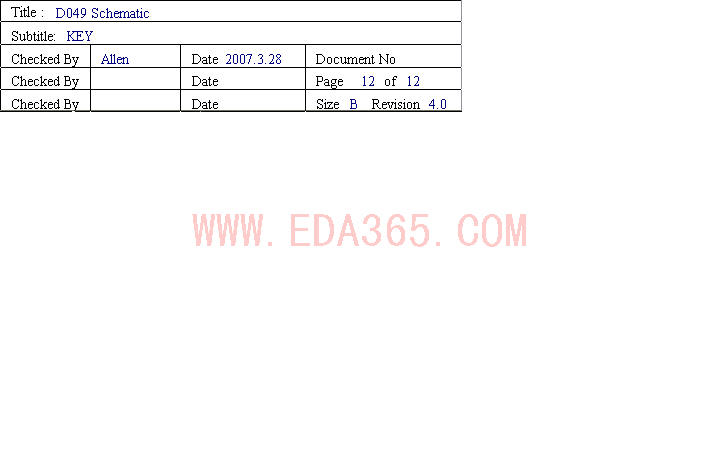

发现有个地方很有意思,会不会就是allen本人?


谢谢,终于知道这椭圆的用意了

就是为了标注一下
如果有啥不同的话 最后在画椭圆的地方加上一些文字说明
这样以后看的时候也知道电路做什么变更了
为何做变更

你这原理图是那来的 八成是啊

呵呵~
