ORCAD如何批量修改网络排名

录入:edatop.com     点击:
我用的是ORCAD Capture16.3做原理图,我想批量修改网络名,改怎么操作呢?谢谢指教,希望能截图说明,TKS。

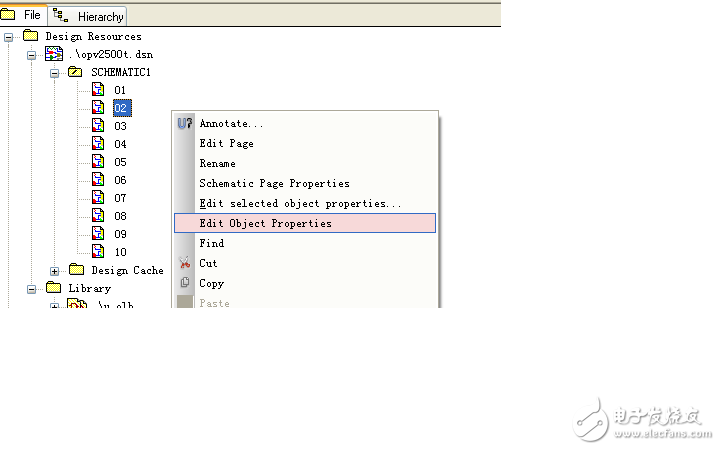

1 、 选中你想要修改的文件  右建

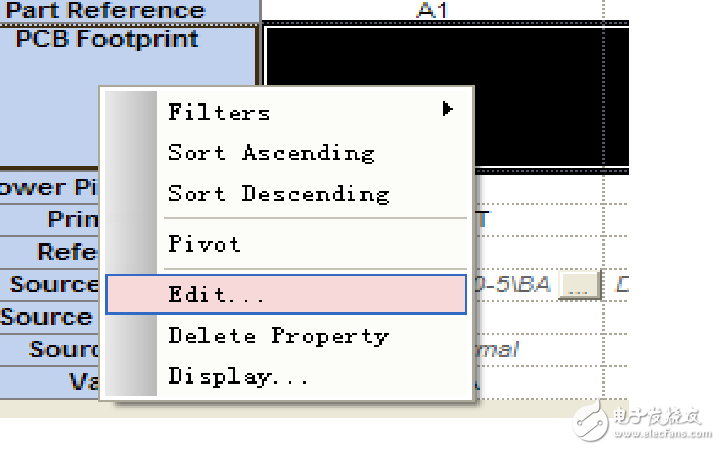

2、选择你想要修改的选项            例如“pcb footprint ”


3、然后  右键

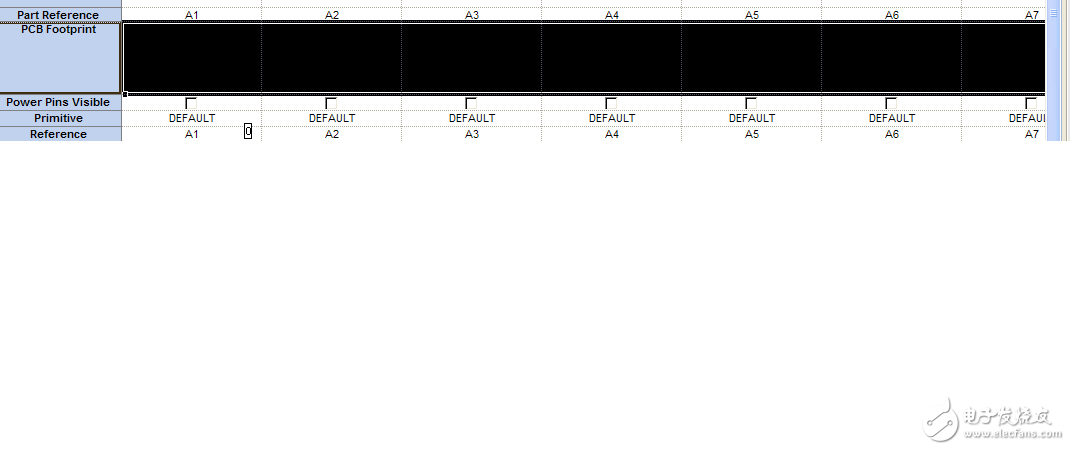

最后 输入你想要的名称就可以了
第一次 截图 不熟练 包涵下
