BGA元件引脚检错提示引脚不是编号问题

录入:edatop.com     点击:
ORCAD中做BGA元件时,引脚用A1,A2,.....H9等,画完原理图后,检错,提示此元件引脚不是编号....有什么办法解决.....如不理睬的话一样可以用...只是为何会有这样的错呢,这个提示怎么解决呢?

怎么都没有发意见啊,大家画的BGA图都没这个现像吗?

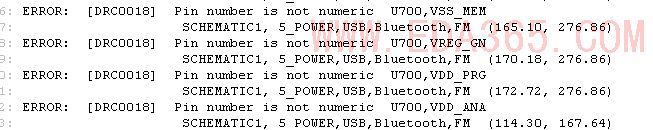

看图



DRC的选项呢?
[ 本帖最后由 numbdemon 于 2008-8-14 11:32 编辑 ]


哗!
小编用日语版的啊。牛啊!
check sdt compatibili  主要是针对什么的啊,
如不选check sdt compatibili 项的话,就不会报引脚不是数字的错误,
