orcad10.5分页设计时

录入:edatop.com     点击:
怎么给各页排序;我发现我画完后,各页的页数都是1,而不是按顺序的1,2,3之类的;

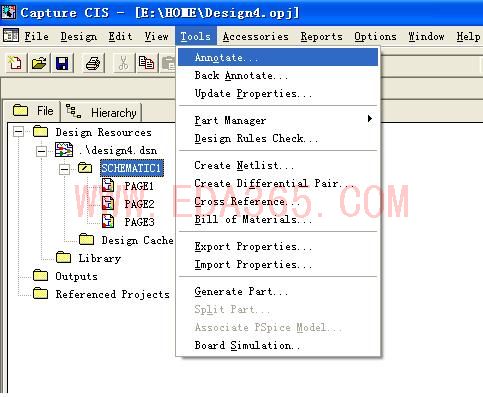

两步走,就OK



,向你学习,天天向上!

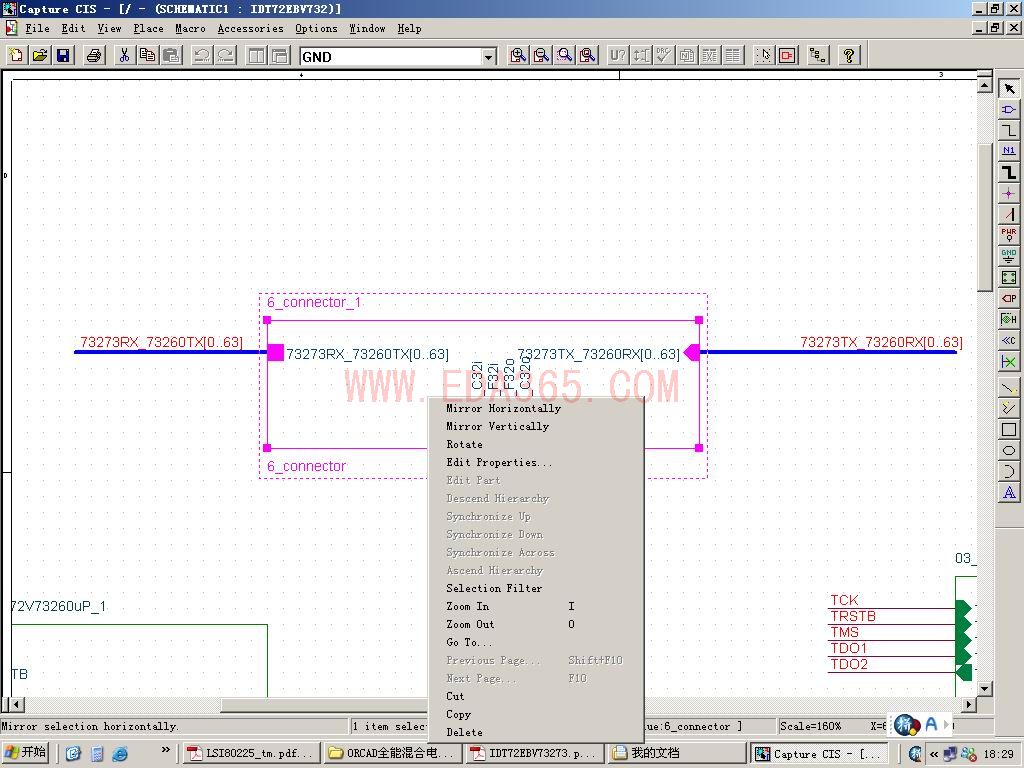

我画层次原理图的时候,首先画方框图,但是我想画它对应的子电路图时,却发现那个Descend Hierarchy处于无效状态!看图;


没有遇到过这个问题,我试着看看

可以的阿
把你的步骤发来看看呢,具体些

我试试再画一次看,呵呵!看是不是又不行,我再把步骤发上来

看图:

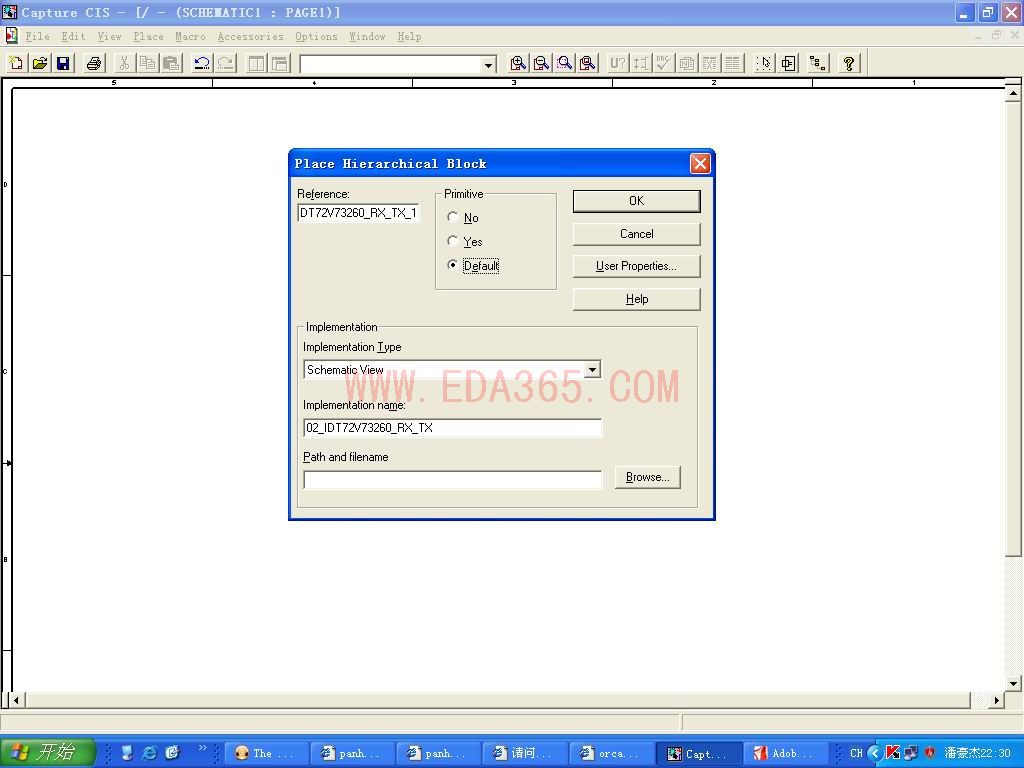

这就是错误的根源,正确应该是选择Default模式;即如图所示


在之前选定的YES模式下换回Default模式;因为我花了一个下午才完成那个原理图的;呵呵

谢谢numbdemon

不客气,自己能搞定,以后就好办啦。
你的设计都要用阶层式的么?

也不是的啊,现在公司不行,想学点东西出去工作好找点啊

学习学习,

我也看看
