DRC问题望资深工程师给看看
录入：edatop.com 点击：
我在画完原理图进行DRC检查时出现一下错误不知道该怎么办！
请高手帮忙啊 ！那个警告对话框说的是什么意思啊！

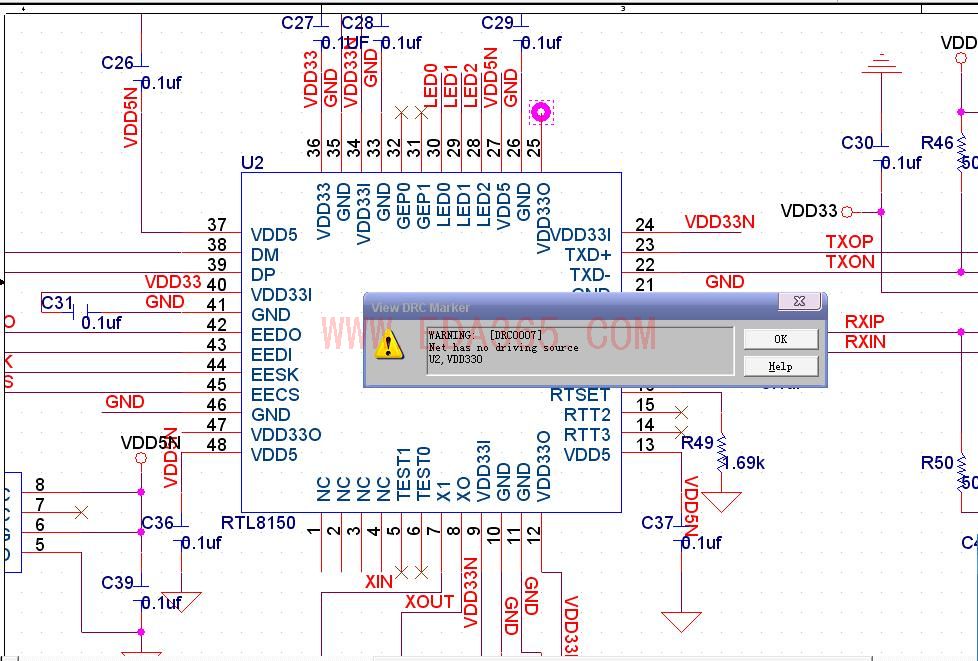

而且为什么在我自己做的PART的25PIN而和它一样的第47PIN为什么没有出现啊！
第25PIN 和第47PIN管脚是一样的啊！
它们都是POWE属性！

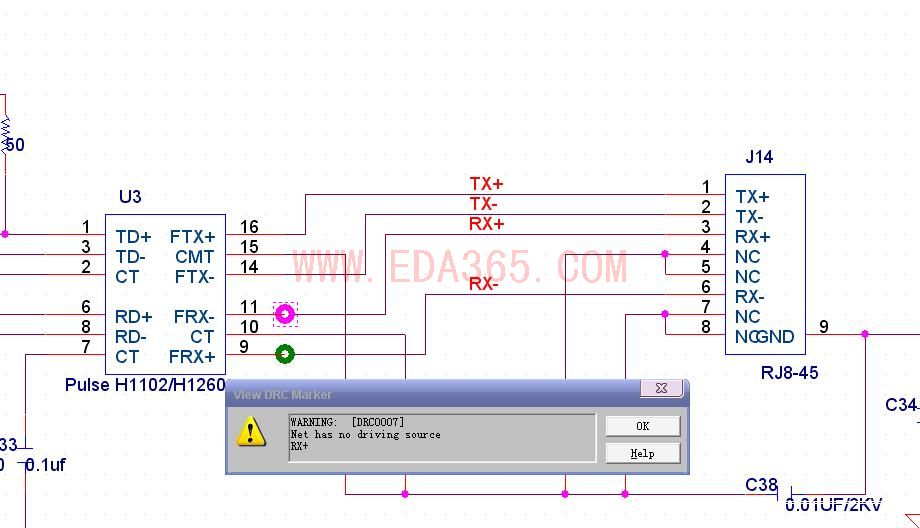

还有图二怎么也有啊！
图二那个该怎么该啊！
我在网上看到个
[DRC0007] Net has no driving source A01-PC凡是画总线使用网络标号都有该错误，希望能讨教画总线的方法）--〉估计你的总线网络标号有问题
的说明但我不知道该怎么改啊！因为上面的TX+与下面的是一样放置网络标号的啊！
怎么就出现错误了啊！
请高手帮忙啊 ！那个警告对话框说的是什么意思啊！
而且为什么在我自己做的PART的25PIN而和它一样的第47PIN为什么没有出现啊！
第25PIN 和第47PIN管脚是一样的啊！
它们都是POWE属性！
还有图二怎么也有啊！
图二那个该怎么该啊！
我在网上看到个
[DRC0007] Net has no driving source A01-PC凡是画总线使用网络标号都有该错误，希望能讨教画总线的方法）--〉估计你的总线网络标号有问题
的说明但我不知道该怎么改啊！因为上面的TX+与下面的是一样放置网络标号的啊！
怎么就出现错误了啊！
怎么 没人给我解决下啊！
是不是你管脚定意有问题?
我想应该不是吧！

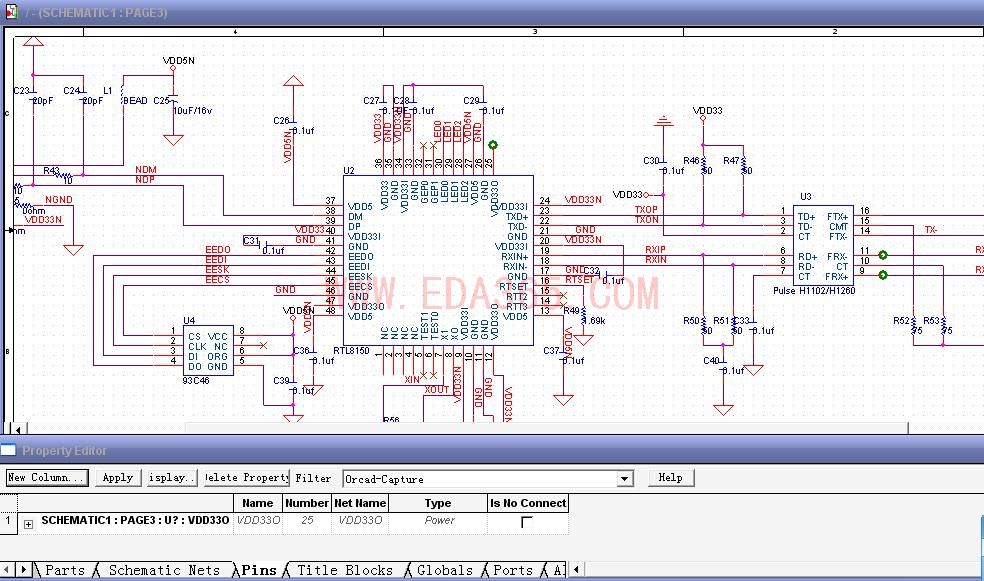

图一中我的VDD33O定义为POWE型啊！
为什么和它具有同样属性的其它脚没 有出现警告啊！

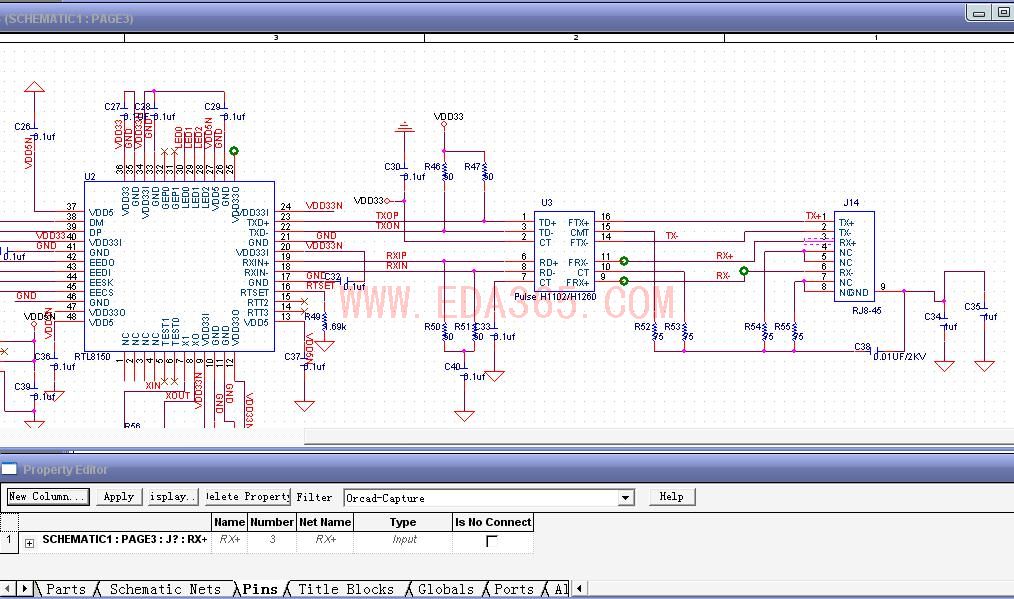

而网络名为RX+的网络线连接的两个元件的PIN的属性都是INPUT啊！
你把它们改过来试试. 管脚定意为Passive
懂了谢谢！
你问题解决了.?.
解决了！
谢谢了哈！
