我使用spreadsheet制作出来的器件管脚的问题
录入：edatop.com 点击：
我是先用excel表制作出需要的管脚信息
然后复制到这个spreadshee表中的
但是
我使用spreadsheet制作出来的器件管脚的问题：
导出的文件发现管脚不能按照顺时针排列
请问如何处理这个问题?
然后复制到这个spreadshee表中的
但是
我使用spreadsheet制作出来的器件管脚的问题：
导出的文件发现管脚不能按照顺时针排列
请问如何处理这个问题?
按顺序从上到下排列pin，元件图应该是顺时针的阿

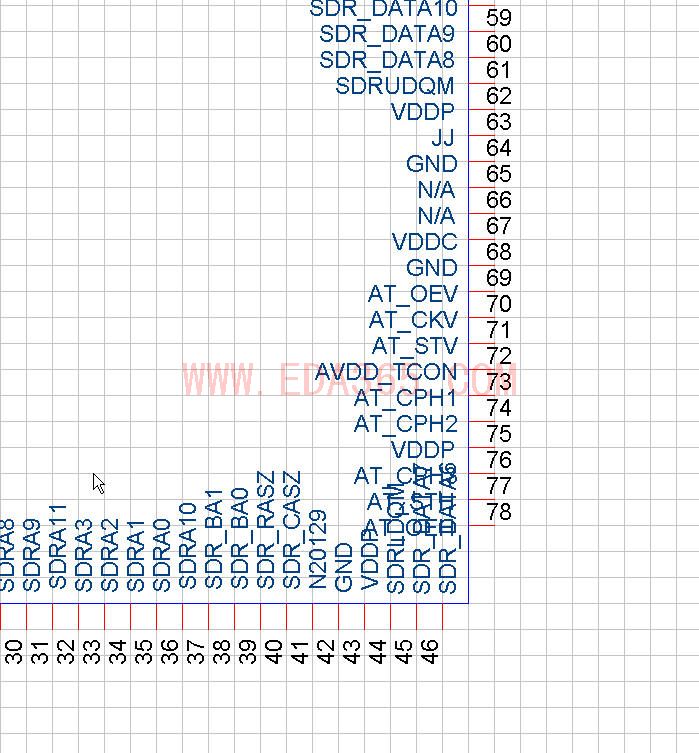

见附件 出来的是这个样子
管脚序列好像没连续的
ORcad 从电子表格绘制元件时，Pin脚都是按照一定顺序的(从左到右，从上到下升序排列)，所以根据这个规则，
左边left和下边bottom的pin脚在电子表格里要倒过来排列，这样就可以实现顺时针排列了。
同样要逆时针的话也可以,只要记住从左到右，从上到下就可以了
看样子还挺麻烦的
我都是按管脚顺序从excel表里面制作的
这可不是非常的方便
还得倒着加麻烦啊
给Cadence提意见哈
感谢共享！
TO:
numbdemon
你好，很高兴能碰见你这样的高手，真是荣幸，在工作和其他**地方碰见一个高人，是对自己莫大的鼓励，我看了你好多的回复后，自己再摸索，很多问题学习起来快多了
但是，我发现你很就没有上来ＢＢＳ光顾了，太遗憾了．
