版主，请帮忙解决，DRC Warnings

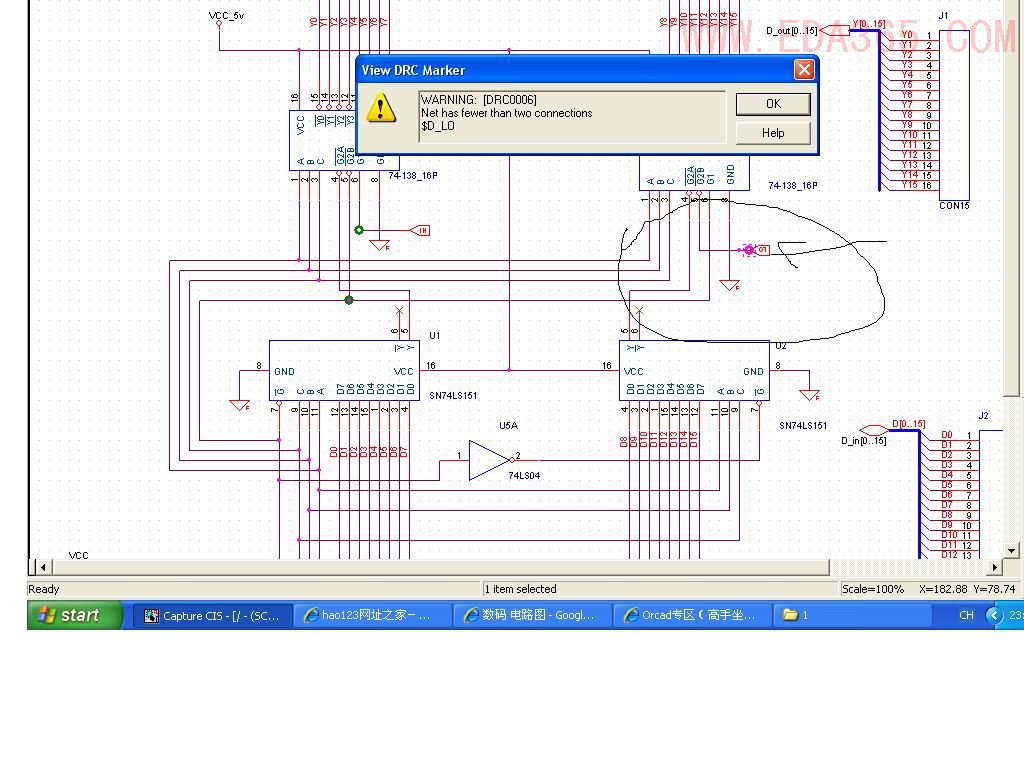

我想在IC的一个引脚放置上低电平，所以我加了一个低电平的port,如attached所示，
在做drc检查时出现了下面warnings,
Checking for Unconnected Nets
WARNING [DRC0006]   Net has fewer than two connections $D_HI:  SCHEMATIC1, PAGE1  (83.82, 73.66)
WARNING [DRC0006]   Net has fewer than two connections $D_LO:  SCHEMATIC1, PAGE1  (170.18, 78.74)
是不是我电路没有画完整还是什么问题，如何修改?

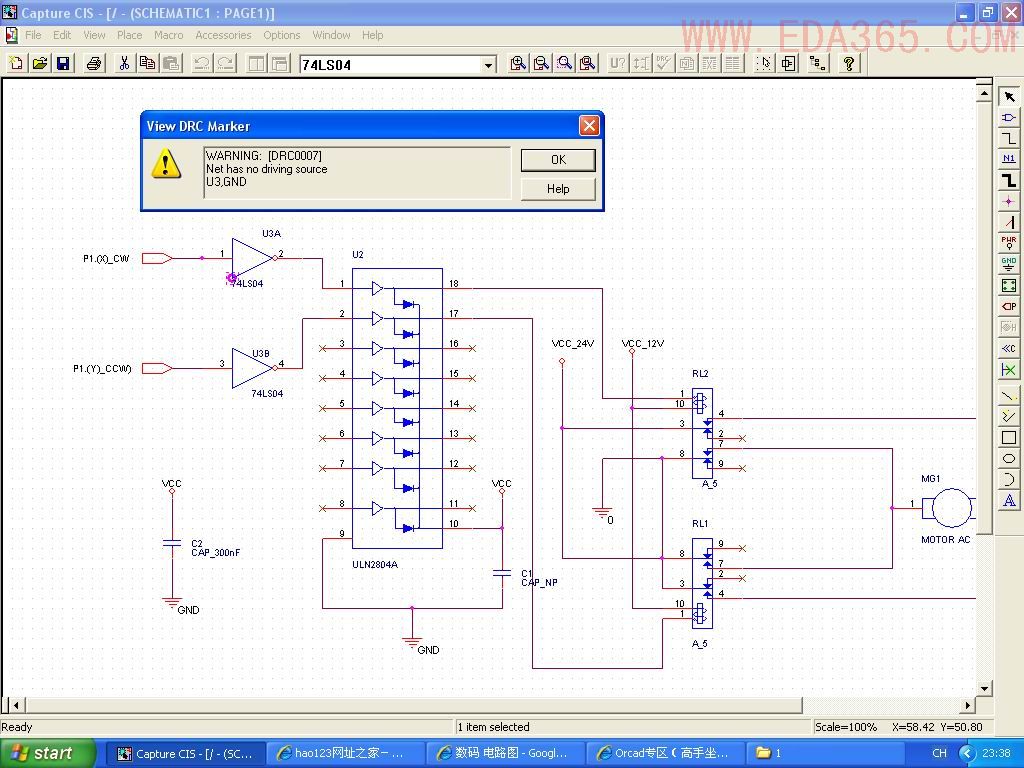

还有一个问题就是老是出现如下的warnings,attached（net has no driving source）是图片
Checking for Unconnected Nets
WARNING [DRC0007]   Net has no driving source U3,GND:  SCHEMATIC1, PAGE1  (58.42, 50.80)
以上两个问题急切的小编协助，小编，救命呀，为了这几个问题我摸索了一天都没有搞定，星期天什么事都没有搞成
这些问题解决了．我就打算学习如何生成网络表和bom表，以及layout　footpint问题

warning images

net has no driving source

Checking for Unconnected Nets
WARNING [DRC0006]   Net has fewer than two connections $D_HI:  SCHEMATIC1, PAGE1  (83.82, 73.66)
WARNING [DRC0006]   Net has fewer than two connections $D_LO:  SCHEMATIC1, PAGE1  (170.18, 78.74) EDA365专业PCB设计论坛网站|PCB layout设计|高速PCB设计|SI|PI|EMC仿真设计( C7 y# o4 _: [* E0 u  k2 ^( V0 S( U
是不是我电路没有画完整还是什么问题，如何修改?
====〉net两端都要有连接的，否则就会报警告，(不是error，你可以忽略)
解决的办法很简单，你这个IC的低电平引脚肯定要连接到其他元件上的吧，比如接到地，在Port的另一端作一下连接就好了。
引申：推荐使用Offpage connecter作页面连接，电源或者电平使用power符号
还有一个问题就是老是出现如下的warnings,attached（net has no driving source）是图片PCB论坛; @) G, L  ^# U  i5 D/ i3 t
Checking for Unconnected NetsPCB设计论坛网站) j( i& q; \9 K6 N" s1 u" C！ c
WARNING [DRC0007]   Net has no driving source U3,GND:  SCHEMATIC1, PAGE1  (58.42, 50.80)
====>74LS04非门的电源和地引脚你都没有连接，在原理图上看部出那两个引脚，但是实际上是存在的，所以要作连接，否则这个非门也没有用阿(没有供电)；edit part就可以看到电源引脚了 www.eda365.com/ n4 z; x: W3 o% l+ V& Z; n
[ 本帖最后由 allen 于 2008-5-6 09:23 编辑 ]

那么我有另外一个疑问，
那个端口本身不就是表示它是一个高电平吗?为什么还要连接，该怎么连接呢?
是不是高电平直接通过一个电阻连到vcc，而低电平直接通过电阻直接连到低呢?
请小编指教

你那个端口从哪个库里面调用的?

是orcad本身自带的port库里面的一个符号。
里面有很多这样的端口，我需要放低电平，看见这个符号像，所以就用了，没想到会出现问题。
主要还是我对port库里面出现的各种端口不熟悉造成的，不知道什么时候该用哪个端口，
小编能否仔细的给解释下，我真的很想知道。
还有那些自带的各种power,ground库，不知道该怎么用，

通常使用CAPSYM.OLB的符号

不好意思，我前面说错了，其实我是使用的capsys.olb中的符号---高低电平的符号。我看书上说这是两个pspice符号，
小编能否告诉我这两个高底电平符号该怎么使用?
我个人认为：
如果某pin需要设置为高电平，我可以直接通过一个电阻连到vcc，设置底电平直接通过一个电阻连到GND,这样的话这两个符号根本用不到，
到底怎么使用高底电平的symbol呢?

这个符号只是在做Pspice时候用的，一般画原理图就照你的方式作，接 VCC GND

我还是有个疑问: 为何在做psipice时才用这样符号,
按照我说的那种连接方式不可以做吗?
画原理图不可用带psipice库的symbol吗?

两个库面向不同的设计，仿真 和产品设计必然是要分开的

楼上正解，两个库目的不一样

学习下

恩，以前学AD的时候知道一些东西。现在初学orcad，不是很懂，那个“忽略”怎么设置呢?
就是不让系统检查那个，忽略这个错误！
