各位大蝦請問:

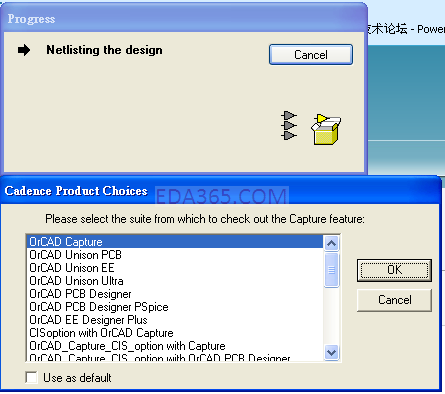

1.我在生成netlist會出現如下對話框:

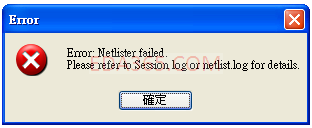

2.點擊OK後會報錯是什麼原因?


謝謝了!

把session log 里的内容贴出来

报告我的是同样的问题。请看错误列表:它没说哪个NPN我怎么办?哪个参数非法?

#1 Error   [ALG0065] Illegal character in \npn(bec)_0.normal\.
#2 Error   [ALG0065] Illegal character in NPN(BEC)_0.
#3 Error   [ALG0065] Illegal character in \npn(bec).normal\.
#4 Error   [ALG0065] Illegal character in NPN(BEC).
#5 Error   [ALG0065] Illegal character in \msd209cl-10a-sz(20080602)\.
#6 Error   [ALG0065] Illegal character in \msd209cl-10a-sz(20080602)\.
#7 Error   [ALG0065] Illegal character in \npn(bec).normal\.

调用的库文件包含() ,所以提示非法字符。
