ORCAD 如何创建具有两个部分的元器件
录入：edatop.com 点击：
就是元器件创建后分为 U1A，U1B，U1C 等几个部分，
创建的时候我知道是需要选择分为几个部分，然后命名是按照字母还是按照数字，但是在创建的时候 ，只能做一个啊 ，比如说只能做 U1A，保存后元器件就是 U1A了 我怎么做 U1B 啊? 请问如何操作 谢谢！
2）编辑元件的partA后，按Ctrl+N切换到partB
创建的时候我知道是需要选择分为几个部分，然后命名是按照字母还是按照数字，但是在创建的时候 ，只能做一个啊 ，比如说只能做 U1A，保存后元器件就是 U1A了 我怎么做 U1B 啊? 请问如何操作 谢谢！
注意两点：

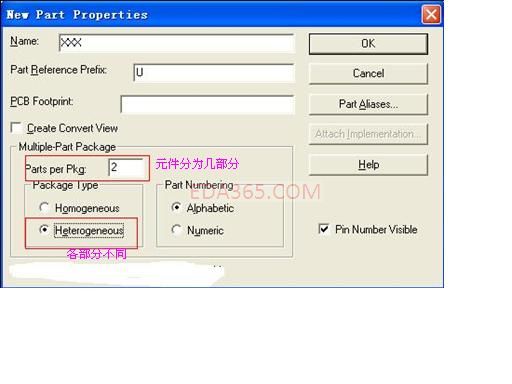

1）创建时按图示操作
2）编辑元件的partA后，按Ctrl+N切换到partB
这样做以后，在PCB里面会不会出来两个封装呢，就是PartA出来一个，PartB出来一个?
不会出来两个封装
多谢 问题已解决........
