请教：怎么把库系统里的器件属性都可以显示在图纸上？

選取想要顯示的零件,右鍵單擊 Edit Properties, 選取想要顯示的欄位, 然後點選 display,  再選 Value only.

但是这里列出的属性不是库文件里全部的属性,只是其中的几个.

重點 "選取想要顯示的零件"
之後才是 "右鍵單擊 Edit Properties, 選取想要顯示的欄位"

谢谢！
我也是这样做的,只是不明白为什么不能把数据库中的全部字段列出,这样才能设置显示它.我数据库的字段是自己定义的.

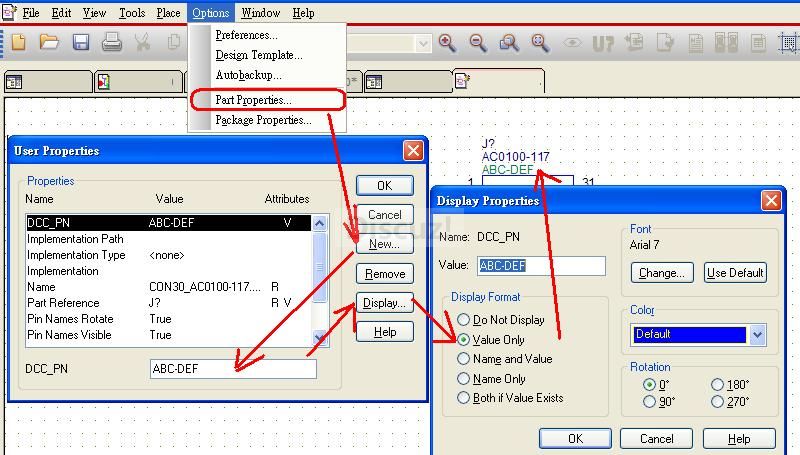

如果是要顯示自己的建立數據庫文字, 那在當初建立數據庫的時候, 就可以預設讓它顯示出來.下面是以DCC_PN為範例.

明白了你的意思了,刚试了下,如果要显示出来的字段是个变量怎么办? 比如 Capacitor的 package type,符号库是一样的,封装库不同,那要怎么表示这个变量呢?

通常就是1對1的對應建立LIBRARY PART, 最後讓會製電路者自己去選PART.這樣比較方便. 以下是我的顯示範例

回复 jacklee_47pn 的帖子

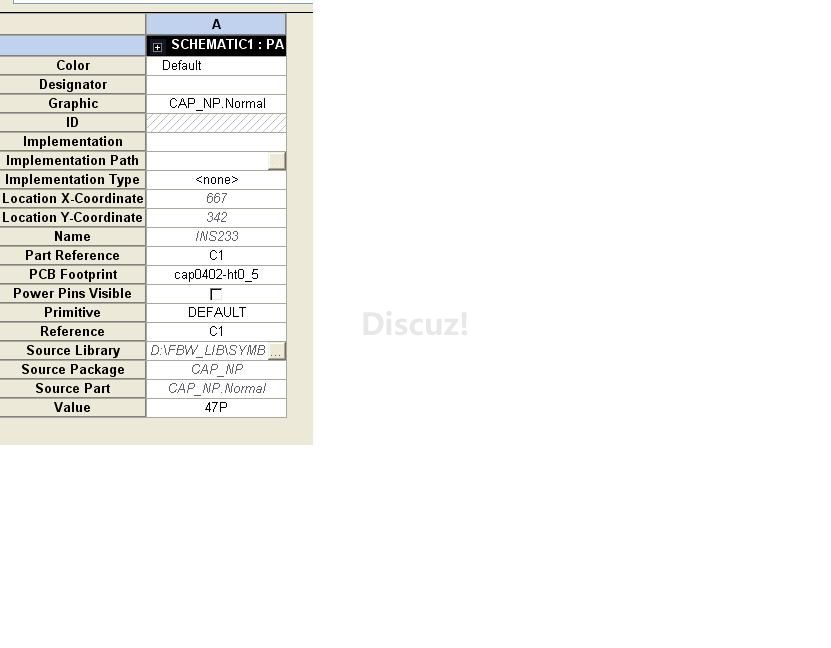

我点击 选中器件后 点击 edit projects 后只列出如下几个属性,description ,vendor等都没有列出.

回复 jacklee_47pn 的帖子
问题解决了,太感谢了！

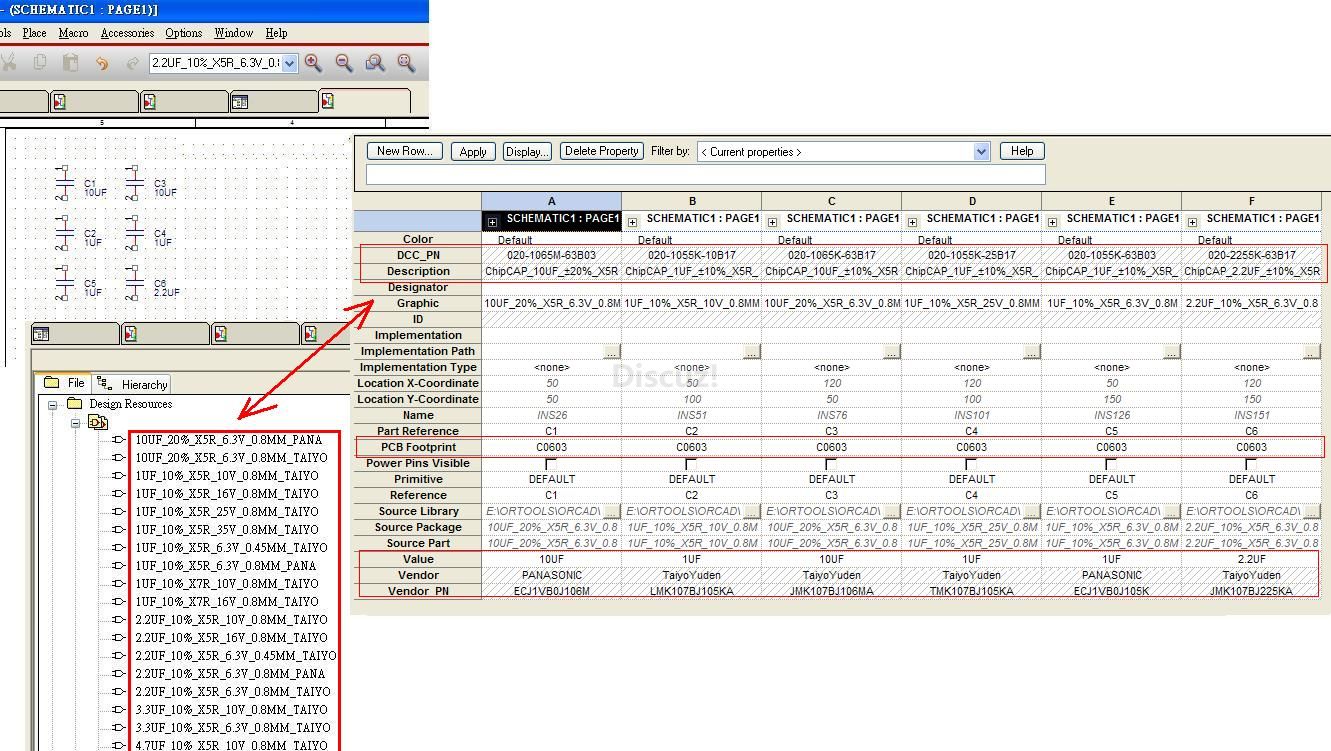

#8圈出紅色細線的區域, 那是我自己建立的屬性(properties).
也就是說在一開始的library file就要建立.
( 如果要顯示於圖紙也是同#6的方法. )
#8的圖是用來回答你的#7問題 "符号库是一样的,封装库不同".
不知道你要的是不是這樣, 所以貼圖出來請你看看.
如果是這樣, 那就是建庫時候就要keyin自己的屬性.
(例如:Vender,PCB Footprint, Description, DCC_PN, Cost....)
雖然建立PART很辛苦, 但是建立完畢後, 日後使用卻非常方便.
尤其是轉BOM, 查詢PART的特性.根本就不花力氣.
(這只適合沒有導入capture CIS的作法)

谢谢你热心的回复，我已显示出要显示的属性了：）
只是不明白你说的“（這只適合沒有導入capture CIS的作法)”是什么意思呢。
我现在正在建立自己的库系统，以前用的是Mentor, 刚开始学习ORCAD。
另：还有个问题，怎么给“do not place ”的part在图上加上叉?

“(這只適合沒有導入capture CIS的作法)”
OrCAD有分版本,Caputur 和 Capture CIS,
CIS可以利用伺服器管理零件庫, 使每個人所畫出來的圖, 隨時都能跟伺服器上的同步(所有的property),
並且隨時可以連到其他系統, 得知公司料況如何, 此元件的DATASHEET......(好處說不完)
所以capture CIS功能強大, 通常公司有專人負責此部分, 所以不用擔心library.
反而是capture版本不能有伺服器來管理, 一不小心就會山頭林立, 每個人都會不一樣,
除非公司有強制利用網路上公共零件庫來做圖, 要不然會各做的.
且已經畫完的圖, 無法馬上更新property.

“do not place” ,不清楚,不明白你的意思.可否詳加敘述.
還是你指的是"PlaceNoConnect".

万分感激！非常幸运能得到你的热心帮助。

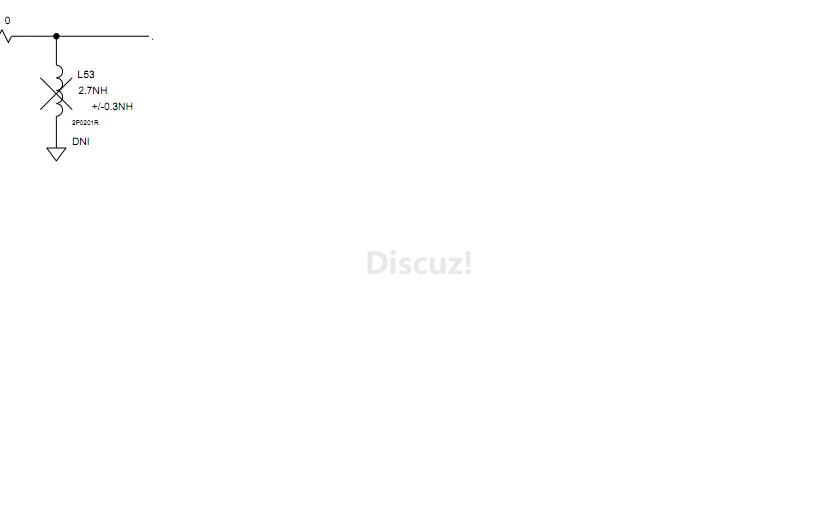

"do not place" 就是 不需要贴装的器件，不会出现在BOM中。 图上会有，为了容易分辨，我们会在这样的器件上打叉。

就如图上所示：
