ORCAD中多页面的网络怎样标识？
录入：edatop.com 点击：

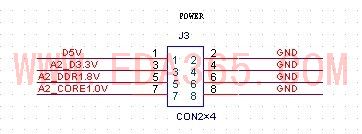

由几张原理图组成的图纸中，在进行网络标识时怎么标注?像下图中可以吗?
我现在在多张页面中的GND与其中一张页面的GND没有连接起来，这张页面的GND导入ALLEGRO后，变成了GND_*****(一串数字)，是不是每张单面也要OFF-PAGE一下。
我现在在多张页面中的GND与其中一张页面的GND没有连接起来，图左边的电源网络也没有跟整个原理图连起来，（前面的原理图是一个完整的图纸，后面这张是我自己后加的）这张页面的GND导入ALLEGRO后，变成了GND_*****(一串数字)，是不是每张单页原理图也要单独TOOL-Annotate---........-OFF-PAGE一下。
电源和地只要用place power和place ground标志就可以了。
不需要另外通过off-page conncetor连接。
